Analog Devices Inc. ADA4899-1 Operationsverstärker mit Verstärkungsfaktor Eins

Analog Devices Inc. ADA4899-1 Operationsverstärker (OPVs) mit Verstärkungsfaktor Eins sind Spannungsrückkopplungs-Operationsverstärker mit Verstärkungsfaktor Eins sowie extrem geringem Rauschen (1 nV/√Hz) und extrem geringer Verzerrung (−117 dBc bei 1 MHz). Aufgrund dieser Kombination eignet sich das Bauteil hervorragend für 16-Bit- und 18-Bit-Systeme. Der ADA4899-1 verfügt über eine lineare, rauscharme Eingangsstufe und eine interne Kompensation, die hohe Anstiegsraten und geringes Rauschen auch bei einem Verstärkungsfaktor Eins erreicht. Ermöglicht werden derartig leistungsstarke Verstärker durch den von Analog Devices Inc. entwickelten XFCB-Prozess der nächsten Generation und ein innovatives Schaltungsdesign.<

Der ADA4899-1 treibt mit einem Versorgungsstrom von nur 15 mA Lasten von 100 Ω in bahnbrechenden Leistungsstufen an. Mit dem großen Versorgungsspannungsbereich (4,5 V bis 12 V), der niedrigen Offsetspannung (230 μV max.), der großen Bandbreite (600 MHz) und der Anstiegsrate (310 V/μs) ist der ADA4899-1 für den Betrieb in den anspruchsvollsten Applikationen ausgelegt. Der ADA4899-1 verfügt außerdem über einen Eingangsruhestrom-Unterdrückungsmodus, der den Eingangsruhestrom um einen Faktor von 60 reduziert.

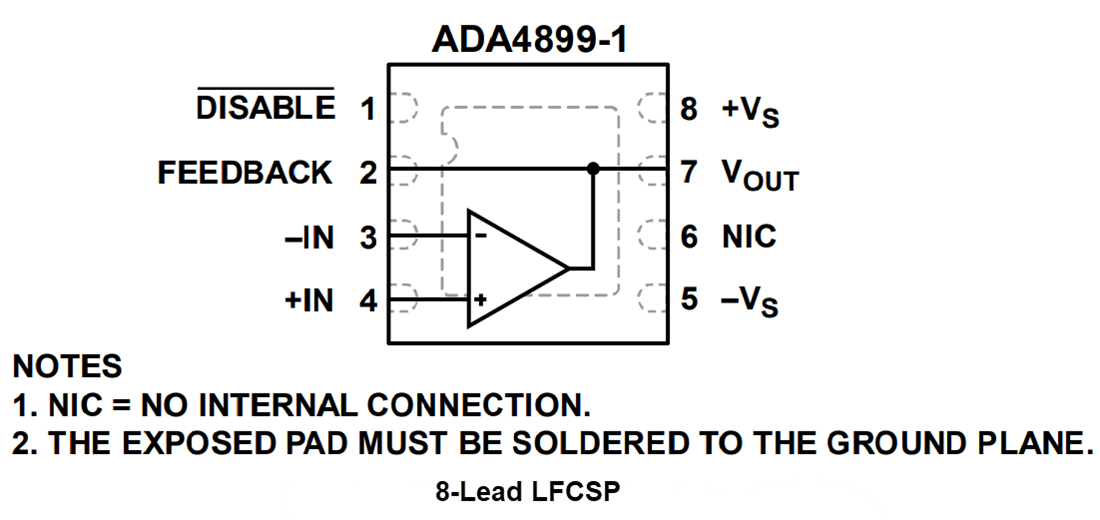

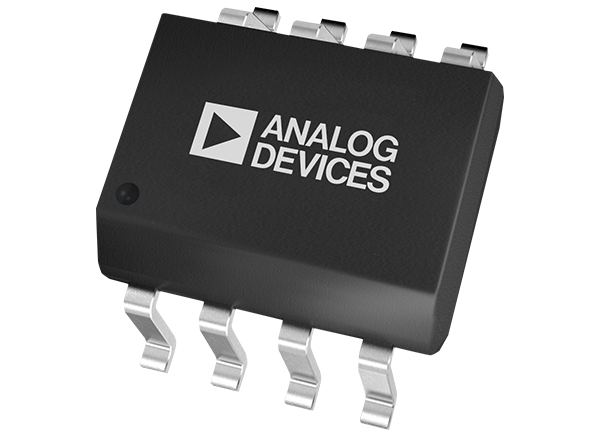

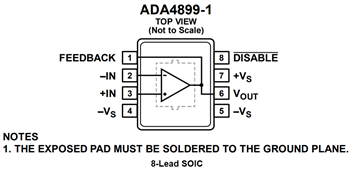

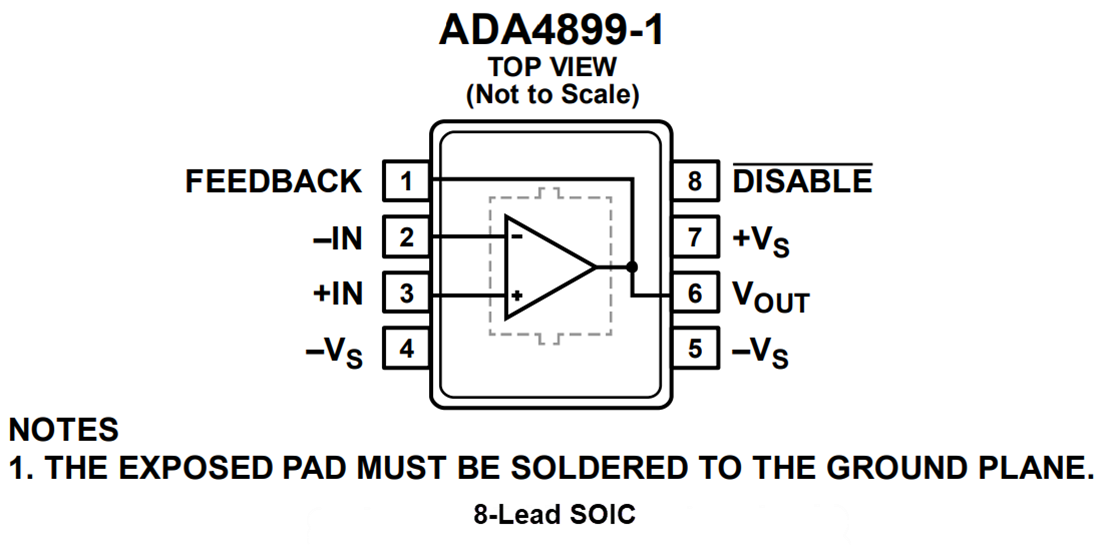

Der ADA4899-1 von Analog Devices Inc. ist in einem LFCSP-Gehäuse von 3 mm x 3 mm und in einem 8-Pin-SOIC-Gehäuse verfügbar. Beide Gehäuse verfügen über ein freiliegendes Metallpaddel, das die Wärmeübertragung zur Erdungsfläche verbessert und dadurch eine deutliche Verbesserung gegenüber herkömmlichen Kunststoffgehäusen ist. Der ADA4899-1 ist für den Betrieb über den erweiterten Industrie-Temperaturbereich von -40 °C bis +125 °C ausgelegt.

Merkmale

Verstärkungsfaktor Eins
Extrem geringes Rauschen: 1 nV/√Hz, 2,6 pA/√ Hz
Extrem geringe Verzerrung: -117 dBc bei 1 MHz
Hochgeschwindigkeit
- -3-dB-Bandbreite: 600 MHz (G = +1)
- Anstiegsrate: 310 V/μs

Maximale Offsetspannung: 230 μV
Niedriger Eingangsruhestrom: 100 nA
Großer Versorgungsspannungsbereich: 5 V bis 12 V
Versorgungsstrom: 14,7 mA
Hochleistungs-Pinbelegung
Deaktivierungsmodus
