Analog Devices Inc. ADA4807-1/-2 Operationsverstärker
Die Analog Devices ADA4807-1 Ein-Kanal und ADA4807-2 Dual-Kanal-Operationsverstärker sind geräuscharme Rail-to-Rail-Spannungsrückkopplungsverstärker mit geringem Stromverbrauch und einer außergewöhnlich hohen Leistung. Sie sind so konzipiert, dass sie über das niedrigste Eingangsrauschen (3,1nV / √Hz und 0,7pA / √Hz) verfügen, während sie auf nur 1mA oder weniger Ruhestrom betrieben werden. Der niedrige Ruhestrombetrieb macht die ADA4807-1/ADA4807-2 ideal für eine breite Palette von Anwendungen von batteriebetriebenen, tragbaren Messgeräten über Hochgeschwindigkeitssysteme, bei denen die Komponentendichte eine geringere Verlustleistung erfordert. Die ADA4807-1/ADA4807-2 OPVs arbeiten über einen weiten Versorgungsspannungsbereich von ± 1,5V bis ± 5V sowie mit 3V bis 10V Einzelversorgungen. Die Operationsverstärker umfassen eine Sperrfunktion, um den typischen Ruhestrom auf 2,4μA oder weniger zu reduzieren, wenn notwendig. Die ADA4807-1/ADA4807-2 Operationsverstärker werden über einen industriellen Temperaturbereich von -40°C bis +125°C betrieben und liefern Hochgeschwindigkeitsleistung von 180MHz mit -3 dB Kleinsignal-Bandbreite, eine Anstiegsgeschwindigkeit von 225V/μs und eine Einschwingzeit von 47ns bis 0,1% (4V Stufe) mit einer niedrigen Eingangs-Offset-Spannung von ± 20μV und 0,7 & mgr; V/°C Drift. Für ±5V Versorgungen ist HD2 -112dBc und für eine 2Vp-p ist HD3 -115dBc, 100 kHz Ausgangssignal zur Ansteuerung einer 1 kOhm Last. Die geringe Verzerrung und die schnelle Einschwingzeit machen den ADA4807-1/ADA4807-2 Operationsverstärker ideal für das Ansteuern von Hochgeschwindigkeits-Präzisions-ADCs mit Einzelversorgung und bis zu einer 18-Bit-Auflösung. Zu den Anwendungen gehören High-Speed, batteriebetriebene Systeme, hohe Komponenten dichte Systeme, hochauflösende ADC-Treiber, tragbare Prüfgeräte und aktive Filter. Der ADA4807-1 (einkanalig) ist in den platzsparenden 6-poligen SC70- und 6-poligen-SOT-23-Gehäusen erhältlich und der ADA4807-2 (zweikanalig) ist in den 10-poligen LFCSP- und 8-poligen MSOP-Gehäusen erhältlich.
The ADA4807-1/ADA4807-2/ADA4807-4 op-amps operate over a wide range of supply voltages from ±1.5V to ±5V, as well as from 3V to 10V single supplies. The op-amps include a disable feature to reduce the typical quiescent supply current to 2.4μA or less when asserted.
Operating over the -40°C to +125°C industrial temperature range, ADA4807-1/ADA4807-2/ADA4807-4 op-amps deliver a high-speed performance of 180MHz with small signal −3 dB bandwidth, a 225V/μs slew rate, and a settling time of 47ns to 0.1% (4V step) with a low input offset voltage of ±20μV and 0.7 μV/°C drift. For ±5V supplies, the HD2 is −112dBc and HD3 is -115dBc for a 2Vp-p, 100kHz output signal driving a 1 kΩ load. The low distortion and fast settling time make the ADA4807-1/ADA4807-2/ADA4807/4 op amps ideal for driving high-speed single-supply precision ADCs with up to 18-bit resolution.
Merkmale
- Low power operation
- Quiescent current per amplifier: 1.0mA at ±5V
- Fully specified at +3V, +5V, and ±5V supplies
- Dynamic power scaling
- High-speed performance with dc precision
- 180MHz, −3dB bandwidth (G = +1, VOUT = 20mVp-p)
- 225V/μs slew rate for 5V step (rise)
- 47ns settling time to 0.1% for 4V step
- ±125μV and 3.7μV/°C maximum input offset voltage and drift
- 100nA and 250pA/°C maximum input offset current and drift
- Rail-to-rail input and output
- Low distortion (HD2/HD3), VS = ±5V, VOUT = 2Vp-p
- −141dBc/−144dBc at 1kHz
- −112dBc/−115dBc at 100kHz
- −95dBc/−79dBc at 1MHz
- Low input noise
- 3.1nV/√Hz, f = 100kHz with 29Hz 1/f corner
- 0.7pA/√Hz, f = 100kHz with 2kHz 1/f corner
Applikationen
- High speed, battery-operated systems
- High component density systems
- High-resolution analog-to-digital converter (ADC) drivers
- Portable test instruments
- Active filters
Development Tools
Analog Devices Inc. Verstärker-Mezzanine-Karten für Analog-Digital-Wandler-Treiber
Analog-Digital-Wandler-Treiber (ADC), die das Betriebsverhalten von Verstärkern evaluieren.
Additional Resources
Integration and Collaboration at the Heart of a High Performance Image Sensor Reference Design
In collaboration with Hamamatsu Photonics, Inc., Analog Devices has built a high-performance analog front-end (AFE) board to interface with the Hamamatsu G920x linear array NIR/SWIR InGaAs Image Sensor Family. Image sensors in the 920x family include an integrated Thermoelectric Cooler (TEC) to cool the optical detectors for extremely low noise operation, making them an excellent choice for high-performance NIR/SWIR spectroscopy applications such as gas and mineral identification.
Can You Really Get ppm Accuracies from Op Amps?
There is a march toward 1 ppm accurate systems, especially now that 1 ppm linear ADCs are becoming common. This article presents op-amp accuracy limitations and how to choose the few op-amps that have a chance of 1 ppm accuracy.

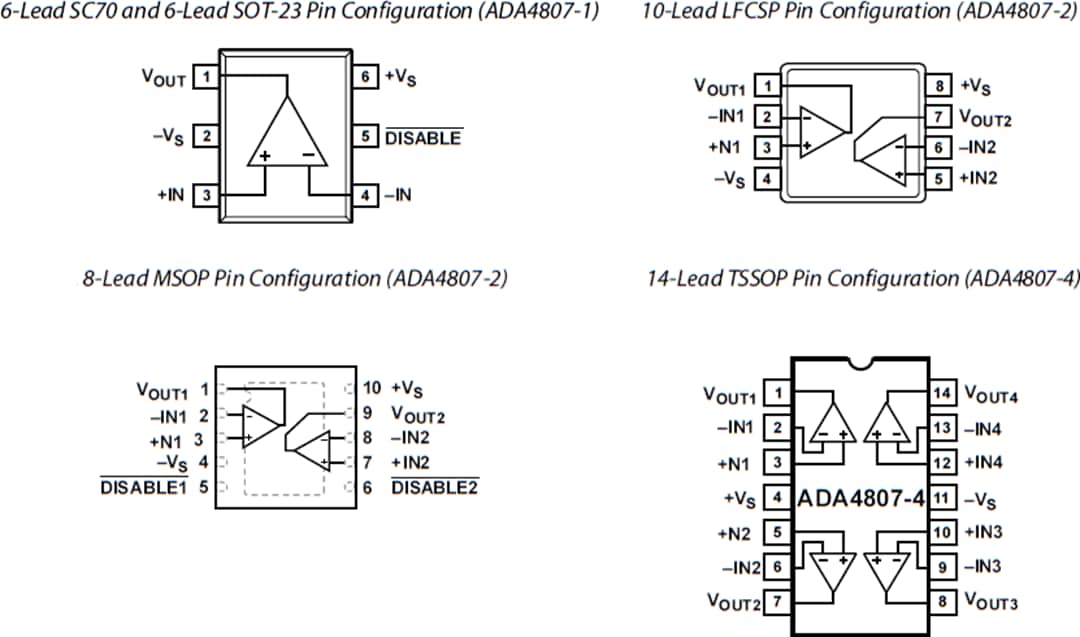

Pin Configurations
