Analog Devices Inc. ADA4558 Brückensensor-Signalkonditionierer-IC
Der Analog Devices ADA4558 Brückensensor-Signalkonditionierer-IC bietet eine digitale Nichtlinearitätskorrektur und Temperaturkompensation über intern oder extern gemessene Temperaturen. Dies wird über die On-Chip-Korrektur- und Kalibrationshardware durchgeführt, die für einen spezifischen Brückensensor optimiert werden kann. Der ADA4558 nutzt einen digitalen Korrekturalgorithmus der vierten Ordnung und liefert eine Systemgenauigkeit mit einem Endwertbereich (Full Scale Range, FSR) von 0,1 % für Brückensensoren mit einer Nichtlinearitätsempfindlichkeit der zweiten Ordnung. Der ADA4558 enthält eine physische LIN-Schnittstelle (Local Interconnect Network, LIN) für eine eindrahtige Hochspannungskommunikation in Automotive-Umgebungen. LIN 2.1 und frühere Versionen werden unterstützt. Die LIN-Schnittstelle ermöglicht den Zugriff auf Messungen, eine End-of-Line(EOL)-Kalibrierung und eine große Auswahl von Diagnosefunktionen.

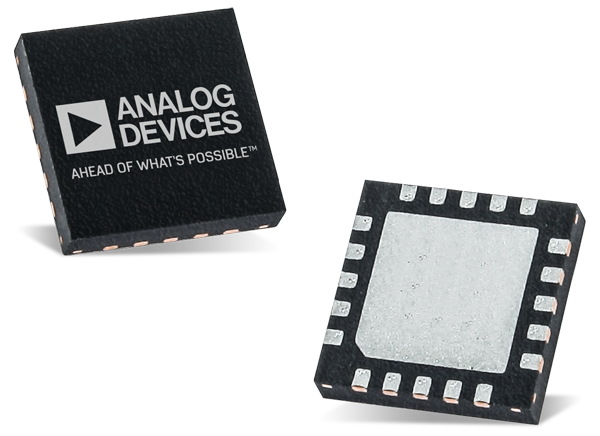

Das analoge Subsystem besteht aus einem Analog-Digital-Wandler (ADC) und einem programmierbaren Gain-Verstärker (PGA) mit einem großen Gainbereich von 2,94 V/V bis 971,10 V/V. Der Brückensensor ist mit einem internen 4-V-Spannungsregler zur Reduzierung des Rauschens der Stromversorgung vorgespannt. Der ADA4558 ist vollständig von -40 °C bis +150 °C spezifiziert. Das Bauteil wird von Batterieversorgungsspannungen von 6 V bis 18 V betrieben. Der ADA4558 ist in einem 20-Pin-LFCSP-Gehäuse (Lead-Frame-Chip-Scale, LFCSP) von 4 mm x 4 mm verfügbar.
Merkmale
- LIN 2.1-konforme Schnittstelle (Brückensensor-Signal, Temperatur)
- Digital programmierbare Gain- und Offsetspannungs-Einstellung
- Gainbereich von 2,94 V/V bis 971,10 V/V
- Sensortemperaturkompensation (erste und zweite Ordnung)
- Sensor-Nichtlinearitätskorrektur (erste oder zweite Ordnung)
- Interne oder externe Temperatursensorkompensation
- Nichtflüchtiger EEPROM-Speicher für Kalibrierungsdaten
- Hohe Systemgenauigkeit: 0,1 % FSR über Temperatur
- EMC- und EMI-Schutz
- Fehlerschutz für Leerlaufschaltungen und Kurzschlüsse
- 20-Pin-LFCSP von 4 mm × 4 mm
- Versorgungsbetrieb: 6 V bis 18 V
- Betriebstemperaturbereich: −40 °C bis +150 °C
- AEC-Q101-qualifiziert für Fahrzeuganwendungen
Applikationen
- Dehnungsmessstreifen
- Drucksignalwandler für Automotive-Fahrzeuge
Funktionales Blockdiagramm
EVAL-ADA4558EBZ Evaluierungsboard anzeigen
Analog Devices Inc. EVAL-ADA4558EBZ Evaluierungsboard
Schnelle und einfache Evaluierung des ADA4558 Signalkonditionierer-ICs mit LIN-Schnittstelle.
Veröffentlichungsdatum: 2019-07-30
| Aktualisiert: 2022-03-10
