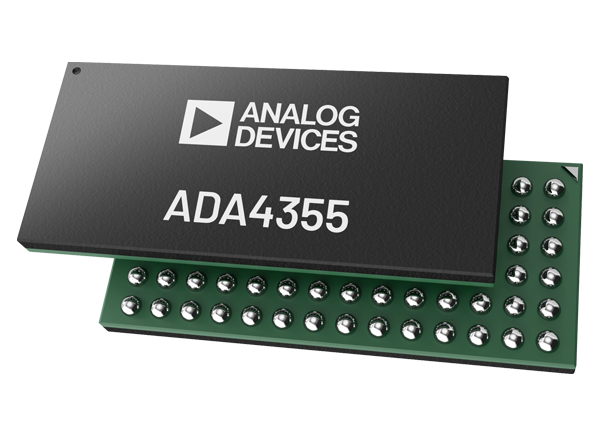

Analog Devices Inc. ADA4355 Fotodetektor-Empfänger-µModule®
Das Analog Devices Inc. ADA4355 Fotodetektor-Empfänger-µModule® bietet eine Leistung auf Instrumentenebene für die Messung von Hochgeschwindigkeitsstrom/niedrigen Strompegeln. Dieses Modul ist in einer kleinen Baugröße mit Platzeinsparungen von 75 % verfügbar und misst Strom im Mikroampere- und Pikoampere-Bereich. Das ADA4355 Modul enthält einen 14-Bit- und 125-MS/s-ADC für eine Strom-zu-Bit-Lösung. Dieses Bauteil kann Impulse messen, die ein Ereignis in Reflektometrieapplikationen mit engem Bereich erkennen. Zu den typischen Applikationen gehören Kommunikation, Messgeräte, Universal-Applikationen, Luft-/Raumfahrt und Verteidigung.
Merkmale
- Kleine Baugröße
- Messung von Strömen von Mikroampere bis Pikoampere
- Enthält einen 14-Bit- und 125-MS/s-ADC für eine Strom-zu-Bit-Lösung
- Bietet eine Leistung auf Instrumentenebene für die Messung von Hochgeschwindigkeitsstrom/niedrigen Strompegeln
- Großer Dynamikbereich
- Rauscharm: 160 dB
- Betrieb mit schmalen Impulsen von < 5 ns
- Ermöglicht die Messung von Impulsen
- 75 % Platzeinsparungen
Applikationen
- Kommunikation:
- Optische Zeitbereichsreflektometrie (OTDR)
- Transimpedanzverstärker (TIA)
- Receiver Optical Subassembly (ROSA)
- Rekonfigurierbarer optischer Add-Drop-Multiplexer (ROADM)
- Fotodetektor-Verstärker/-Schnittstelle
- Messgeräte:
- OTDR
- TIA
- Glasfasertest
- Fotodetektor-Verstärker/-Schnittstelle
- Glasfaser-Erkennung
- Glasfasersensoren
- Glasfaser-Abfrageeinrichtung
- Luft-/Raumfahrt und Verteidigung:
- Glasfaser-Erkennung
- Fotodetektor-Verstärker/-Schnittstelle
- TIA
- Glasfaser-Abfrageeinrichtung
- Universal:
- Fotodetektor-Verstärker/-Schnittstelle
- TIA-zu-Bit
- Glasfasertest
- Glasfaser-Erkennung
- Glasfaser-Abfrageeinrichtung
Dazugehöriges Evaluierungssystem
Analog Devices Inc. EVAL-ADA4355EBZ Evaluierungssystem
Zur Evaluierung der Funktionsweise des ADA4355 Empfänger-µModule konfiguriert.

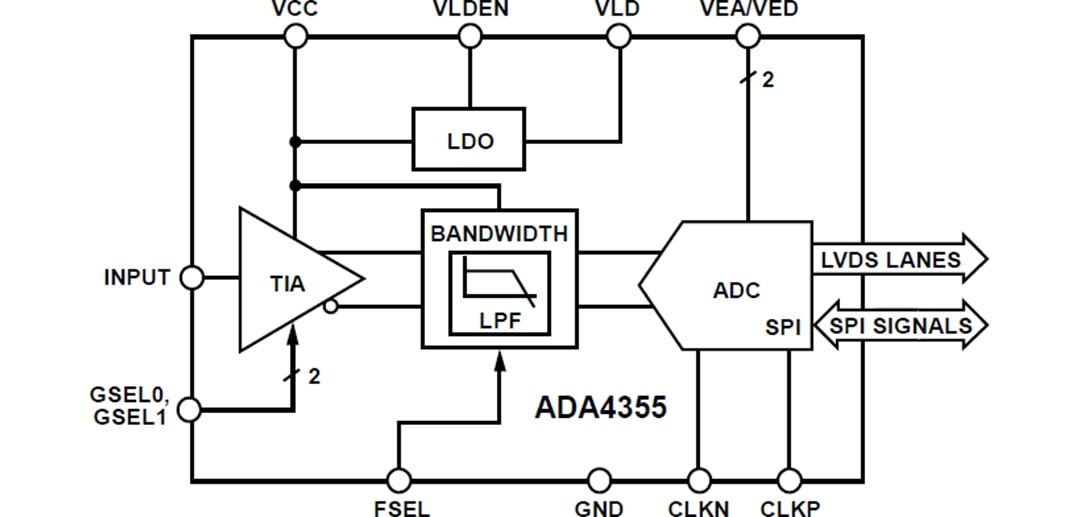

Blockdiagramm
Videos
Veröffentlichungsdatum: 2020-10-20
| Aktualisiert: 2022-03-11
