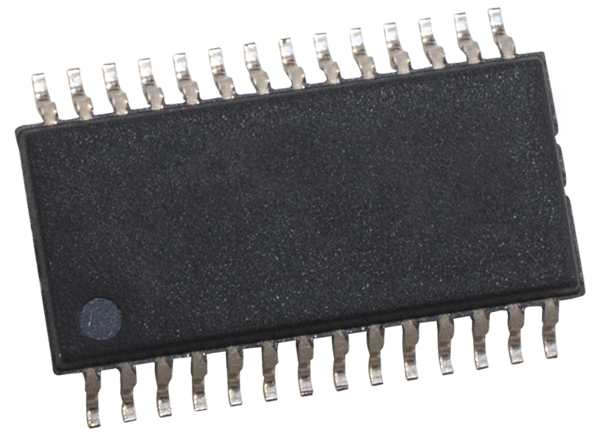

Analog Devices Inc. ADA4350 AFE mit ADC-Treiber

Das Analog Devices Analog-Front-End (AFE) mit ADC-Treiber wurde entwickelt, um direkt mit den Strommodus-Sensoren in Spannungseingangs-Anwendungen zu kommunizieren, bei denen Designer zur Maximierung des Dynamikbereichs zwischen sehr präzisen Verstärkungspegeln auswählen müssen. Es findet auch Verwendung in Spannungseingangs-Anwendungen, deren Ausgang über einen Strom verfügt, der proportional zum erfassten Parameter ist. Das ADA4350 integriert einen FET-Eingangsverstärker, ein Verstärkungsschaltnetzwerk und einen ADC-Treiber in einem einzigen IC. Designer können alle Funktionen über eine serielle Peripherieschnittstelle (SPI) oder parallele Steuerlogik steuern. Das Schaltnetzwerk des ADA4350 ermöglicht dem Designer bis zu sechs verschiedene extern konfigurierbare Rückkopplungsnetzwerke auszuwählen. Der Designer kann durch die Verwendung von externen Komponenten für das Rückkopplungsnetzwerk das System leichter an die gewünschte Fotodetektor- oder Sensorkapazität anpassen. Das Design der Schalter minimiert Fehlerquellen, so dass sie praktisch keine Fehler in den Signalpfad hinzufügen. Designer können die Ausgangstreiber im einendigen oder differentiellen Modus verwenden. Mit seinem sehr niedrigem Rauschverhalten bei niedrigen Frequenzen von 90nV/√Hz bei 10 Hz und Breitbandrauschen von 5nV/√Hz bei 100 kHz ist der ADA4350 eine ausgezeichnete Wahl für eine Vielzahl von Photodetektoren, Spannungssensoren mit hoher Ausgangsimpedanz und Präzisionsmesssysteme.

ADA4350's switching network allows the designer to select up to six different externally configurable feedback networks. Using external components for the feedback network, the designer can more easily match the system to the required photodetector or sensor capacitance. The design of the switches minimizes error sources so that they add virtually no error in the signal path. Designers can use the output driver in either single-ended or a differential mode. With its low-noise performance at low frequencies of 90nV/√Hz at 10Hz and broadband noise of 5nV/√Hz at 100kHz, the ADA4350 is an excellent choice for a wide range of photodetectors, high output impedance voltage sensors, and precision data acquisition systems.

Merkmale

Low noise, low input bias current FET input amplifier
- Very low input bias current: ±0.25pA typical at 25°C
- Low input voltage noise
  - 92nV/√Hz typical at 10Hz at 5V
  - 5nV/√Hz typical at 100kHz at ±5V
Gain bandwidth product: 175MHz
Input capacitance
- 3pF typical, differential mode
- 2pF typical, common-mode
Integrated gain switching
- Sampling and feedback switch off leakage: ±0.5pA typical
- Worst-case tON/tOFF times: 105ns typical/65ns typical

Integrated analog-to-digital converter (ADC) driver
- Differential mode and single-ended mode
- Adjustable output common-mode voltage
- −5V to +3.8V typical for ±5V supply
- Wide output voltage swing: ±4.8V minimum for ±5V supply
Linear output current: 18mA rms typical for ±5V supply
SPI or parallel switch control of all functions
Wide operating range: 3.3V to 12V
Quiescent current: 8.5mA typical (±5V full system)
