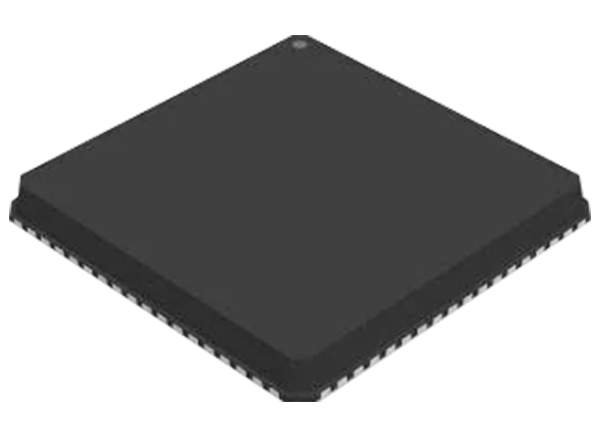

Analog Devices Inc. Analog Devices AD9963 12-Bit MxFE® -Wandler

Der AD9963 12-Bit MxFE®-Wandler von Analog Devices bietet zwei ADC-Kanäle mit Abtastraten von 100 MSPS und zwei DAC-Kanäle mit Abtastraten von 170 MSPS. Diese ADI-Wandler sind für Signalübertragungs- und Signalempfangswege von Kommunikationssystemen optimiert, die auf geringe Kosten und niedrigen Stromverbrauch ausgelegt sind. Die digitalen Schnittstellen bieten flexible Taktoptionen. Der Sendetakt kann in folgender Interpolation konfiguriert werden: 1×, 2×, 4× und 8×. Der Empfangsweg verfügt über einen umgehbaren 2× dezimierenden Tiefpassfilter. Das Bauteil AD9963 besitzt fünf analoge Zusatzkanäle. Drei sind Eingänge zu einem 12-Bit ADC. Zwei dieser Eingänge können durch Aktivierung der 10-Bit DACs als Ausgänge konfiguriert werden. Die anderen beiden Kanäle sind als Ausgänge zwei unabhängigen 12-Bit DACs zugeordnet.

AD9963 has five auxiliary analog channels. Three are inputs to a 12-bit ADC. Two of these inputs can be configured as outputs by enabling 10-bit DACs. The other two channels are dedicated outputs from two independent 12-bit DACs.

Merkmale

  • Dual 12-bit, 100MSPS ADC
    • SNR = 67dB, fIN = 30.1MHz
  • Dual 12-bit, 170MSPS DAC
    • ACLR = 74dBc
  • 5 channels of analog auxiliary input/output
  • Low power, <425mW at maximum sample rates
  • Supports full and half-duplex data interfaces

Applikationen

  • Wireless infrastructure
    • Picocell
    • Femtocell basestations
  • Medical instrumentation
    • Ultrasound AFE
  • Portable instrumentation
    • Signal generators
    • signal analyzers

Associated Products

Analog Devices Hochgeschwindigkeitswandler

Analog Devices Inc. Analog Devices Hochgeschwindigkeitswandler


Learn Moreüber Analog Devices Inc. Analog Devices Hochgeschwindigkeitswandler View Productsverwandt mit Analog Devices Inc. Analog Devices Hochgeschwindigkeitswandler

Associated Development Tool

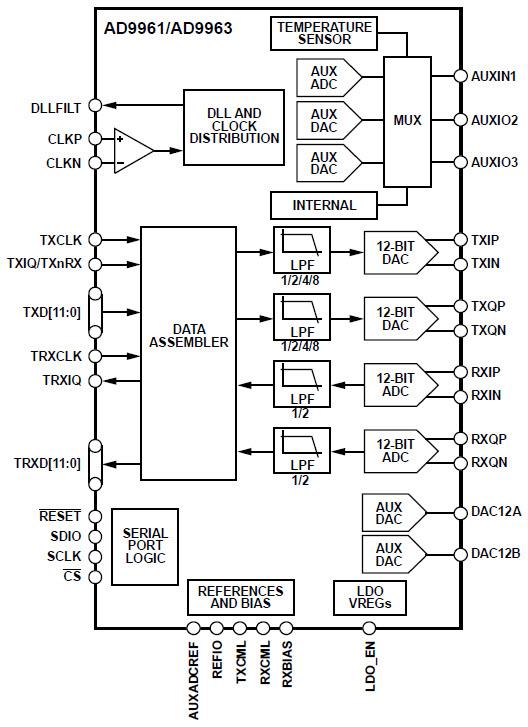

Block Diagram

Blockdiagramm - Analog Devices Inc. Analog Devices AD9963 12-Bit MxFE® -Wandler
