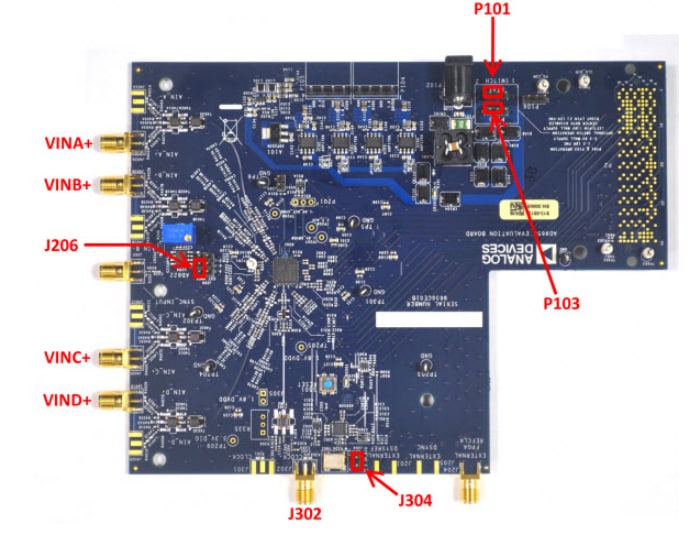

Analog Devices Inc. Analog Devices AD9656EBZ Testplatine

Analog Devices AD9656EBZ Testplatine demonstriert die Funktionen des AD9656 Quad-16-Bit-ADC. Die AD9656EBZ bietet alle notwendigen Supportschaltungen, damit die Geräte in den verschiedenen Modi und Konfigurationen betrieben werden können. Sie ist für die direkte Verbindung mit der HSC-ADC-EVALEZ Datenerfassungskarte konzipiert und ermöglicht Entwicklern erfasste Daten zur Analyse herunterzuladen. Das Visual Analog-Software-Paket, das zur Kommunikation mit der Hardware des Gerätes verwendet wird, ermöglicht Entwicklern erfasste Daten, mittels einer Schnittstelle mit einer benutzerfreundlichen grafischen Oberfläche, zur Analyse herunterzuladen. Das SPI Controller-Software-Paket ist auch mit dieser Hardware kompatibel und erlaubt Nutzern auf die SPI-programmierbaren Funktionen des AD9656 zuzugreifen.

Merkmale

SPI interface for setup and control
External, onboard oscillator
On-board LDO regulator, needing a single external 6V, 2A DC supply
ADC V_REF configurable for ADC-internal reference, onboard reference, off-board reference
VisualAnalog^® and SPIController software interfaces
Software needed:
- Visual Analog
- SPI Controller

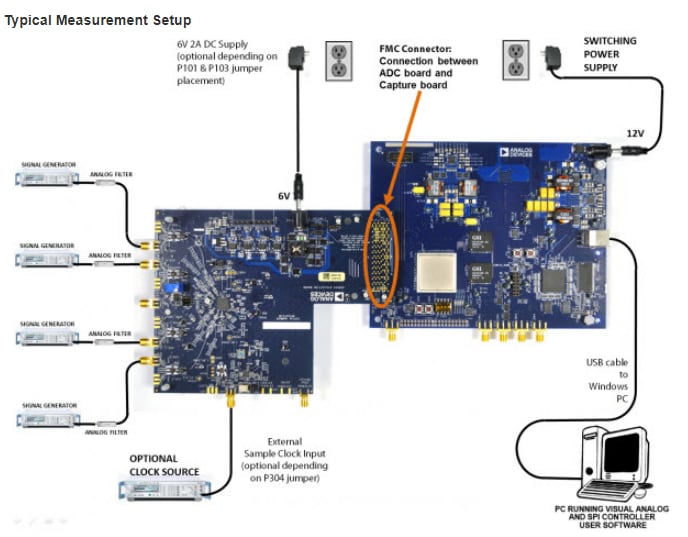

Equipment needed:
- 6V 2A switching supply (such as CUI EPS060250UH-PHP-SZ) (optional)
- 12V, 3A switching power supply
- Analog signal source and anti-aliasing filter
- Analog Clock source (if not using the on-board crystal)
- PC running Windows
- USB 2.0 port recommended (USB 1.1 compatible)
- AD9656 evaluation board (AD9656EBZ)
- HSC-ADC-EVALEZ data capture board
