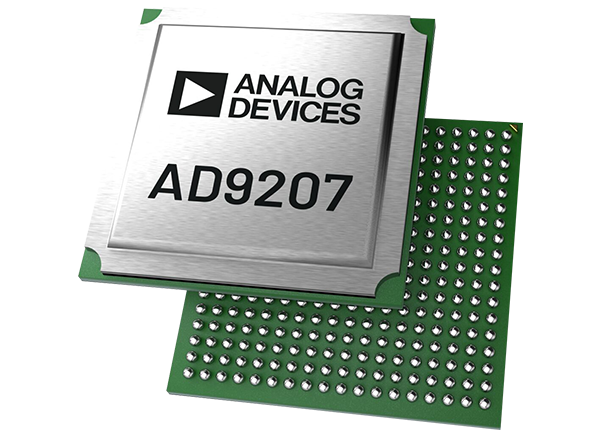

Analog Devices Inc. AD9207 12-Bit-Analog-Digital-Wandler
Der Analog Devices Inc. AD9207 12-Bit-Analog-Digital-Wandler (ADC) ist zur Unterstützung von Kommunikationsapplikationen ausgelegt, die eine direkte Abtastung von Breitbandsignalen von bis zu 7,5 GHz unterstützen können. Dieser 12-Bit-ADC ist ein 6-GS/s-ADC-Eingang, der über einen On-Chip-Breitbandbuffer mit Überlastschutz verfügt. Der AD9207 ADC enthält einen optionalen Phasenregelschleifen-Taktsynthesizer (PLL) mit niedrigem Phasenrauschen, der zur Erzeugung des ADC-Abtasttaktgebers verfügbar ist. Dieser 12-Bit-ADC wird mit einem Stromverbrauch von ca. 4 W bis 5,5 W betrieben. Zu den Applikationen gehören Diversity-Multiband- und Multimodus-Digitalempfänger, Phased-Array-Radar und elektronische Kriegsführung, elektronische Prüf- und Messsysteme und Breitband-Kommunikationssysteme.
Merkmale
- Gepufferter Eingang mit -3-dB-Bandbreite von ≥ 7,5 GHz
- Full-Scale von 1,4 VP-P mit RIN = 100 Ω
- Überlastschutzklemme
- Unterstützt DC-Kopplung mit Gleichtaktrückkopplung
- AC-Leistung bei fIN: < 2,6 GHz
- HD2 < -63 dBc und HD3 < -67 dBc
- Spektrale Kleinsignal-Rauschdichte (NSD) (-12 dBFS ) = -153 dBFS/Hz
- Niedrige Code-Fehlerrate (CER) < 2 x -10 bis 15
- Flexible ADC-Taktoptionen
- On-Chip-PLL oder externer HF-Taktgeber
- Vielseitige digitale Funktionen
- Konfigurierbare digitale Abwärtswandlung (DDC)
- 2 grobe komplexe DDCs pro ADC
- 4 feine komplexe DDCs pro ADC
- Programmierbarer 192 Tap-FIR-Filter
- Ganzzahlige/fraktionierte Abtastverzögerung für digitale Vorverzerrung (DPD) oder IQ-Diskrepanz
- Unterstützung für automatische Gain-Regelung (AGC) mit dedizierten AGC-Unterstützungspins
- Schnelle Erkennung mit niedriger Latenz für eine schnelle AGC-Steuerung
- Signalüberwachung für langsame AGC-Steuerung
- Hilfsfunktionen:
- Schneller Frequenzsprung
- ADC-Takttreiber mit wählbaren Teilungsverhältnissen
- On-Chip-Temperatursensor
- Programmierbare GPIO-Pins
- JESD204B/C-Schnittstelle (Unterklasse 1), 8 Spuren:
- JESD204B-kompatibel mit einer maximalen Spurrate von 15,5 GBit/s
- JESD204C-kompatibel mit einer maximalen Spurrate von 24,75 GBit/s
- Abtast- und Bit-Wiederholungsmodus für die Anpassung der Empfangsspurenrate
- Unterstützt reale oder komplexe digitale Daten (12-Bit, 16-Bit oder 24-Bit)
- Multichip-Synchronisierung
- Stromverbrauch von ~4 W bis 5,5 W
Applikationen
- Diversity-Multiband- und Multi-Modus-Digitalempfänger
- Mikrowellen-Punkt-zu-Punkt, E-Band und 5G-mmWave
- Breitband-Kommunikationssysteme
- Phased-Array-Radar und elektronische Kriegsführung
- Elektronische Prüf- und Messsysteme

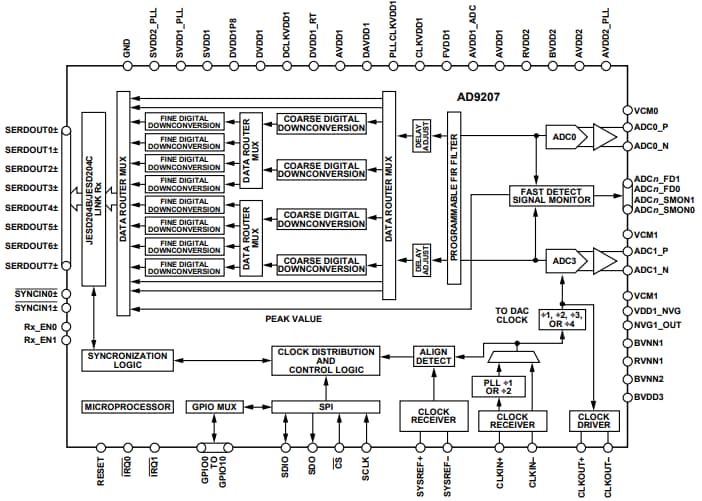

Funktionales Blockdiagramm
