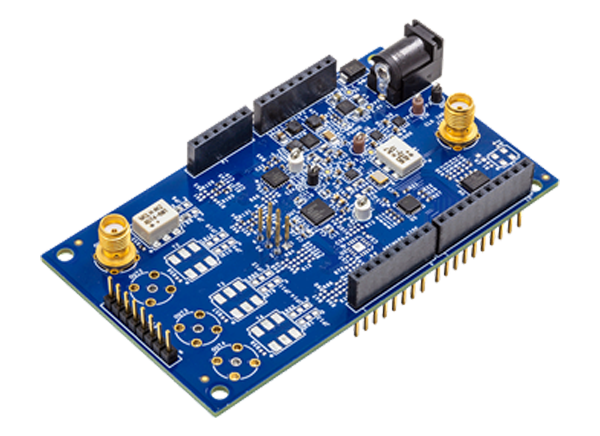

Analog Devices Inc. AD910x-ARDZ-EBZ Evaluierungsboards

Analog Devices Inc. AD910x-ARDZ-EBZ Evaluierungsboards sind mit ARM-basierten Mbed-fähigen Boards, wie z. B. SDP-K1 kompatibel und für den Anschluss an Arduino Uno-Stiftleisten ausgelegt. Darüber hinaus sind die AD910x-ARDZ-EBZ Evaluierungsboards für die schnelle und einfache Demonstration des AD9102/AD9106 TxDAC® ausgelegt und ein Frequenzgeber integriert einen On-Chip-Musterspeicher für eine komplexe Wellenformerzeugung mit einem direkten digitalen Synthesizer (DDS).

Die AD910x-ARDZ-EBZ Evaluierungsboards werden nur von USB betrieben und benötigen keinen Hochfrequenzgeber für den Taktgebereingang. Standardmäßig verwendet das Evaluierungsboard einen integrierten 156,25-MHz-Quarzoszillator als Taktquelle, bietet aber eine externe Taktgeberoption. Darüber hinaus können die DAC-Ausgänge mit einem Transformator gekoppelt oder mit On-Board-Verstärkern evaluiert werden.

Beispiel-Quellcodes und Hardware werden bereitgestellt, um als Ausgangspunkt für die Entwicklung von Firmware für gezielte Applikationen verwendet zu werden. Die Evaluierungsboards und die Beispiel-Quellcodes mit geringfügigen Änderungen können mit anderen Mbed-Plattformen betrieben werden.

Merkmale

12-Bit-Vierkanal-Digital-Analog-Wandler von 180 MS/s mit SPI-Schnittstelle (AD9106-ARDZ-EBZ)
Einzelner 14-Bit-Digital-Analog-Wandler von 180 MS/s mit SPI-Schnittstelle (AD9102-ARDZ-EBZ)
Balun- oder Verstärkeroptionen für differenziell-zu-einendiger Ausgangsspannungsumwandlung
