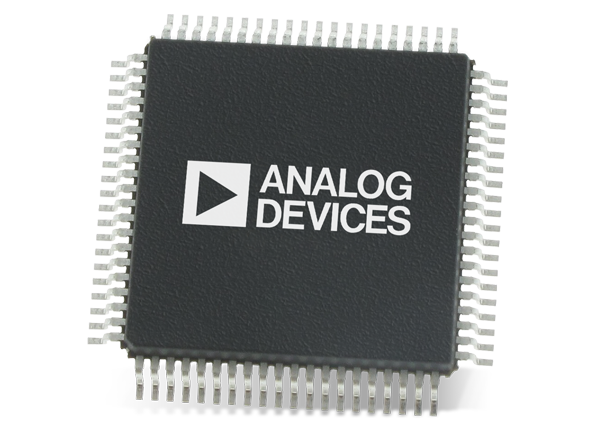

Analog Devices Inc. AD7617 Datenerfassungslösungen
Die AD7617 Datenerfassungslösungen (DAS) von Analog Devices unterstützen die gleichzeitige simultane Abtastung von 16 Kanälen. Der AD7617 umfasst einen analogen Eingangsklemmenschutz, einen dualen 14-Bit-Ladungsumverteilungs-SAR-ADC, einen flexiblen digitalen Filter, eine 2,5-V-Referenz und einen Referenzpuffer sowie schnelle serielle und parallele Schnittstellen.
Der AD7617 DAS wird von einer einzigen +5V-Versorgung betrieben und kann echte bipolare Eingangssignale mit ±10 V, ±5 V und ±2,5 V aufnehmen, während er mit Durchsatzraten von bis zu 1 MSPS pro Kanalpaar und mit einem mit Signal-Rausch-Verhältnis (SNR) von 85 dB abtastet. Der AD7617 kann mit dem On-Chip-Oversampling-Modus eine höhere SNR-Leistung erreichen. Unabhängig von der Abtastfrequenz, hat der AD7617 eine analoge Eingangsimpedanz von 1 MΩ. Dank des Einfachversorgungsbetriebs des AD7617, der On-Chip-Filterung und der hohen Eingangsimpedanz sind Treiber-Operationsverstärker und externe bipolare Versorgung nicht mehr erforderlich.
Merkmale
- Unterstützt die simultane Dualabtastung von 16 Kanälen
- Unabhängig voneinander wählbare Kanal-Eingangsbereiche
- ±10 V, ±5 V und ±2,5 V echt bipolar
- Einzelne 5V-Analog-Versorgung und 2,3 V bis 3,6 V VANTRIEBS-Versorgung
- Vollintegrierte Datenerfassungslösung:
- Analoger Eingangsklemmschutz
- Eingangspuffer mit 1 MΩ analoger Eingangsimpedanz
- Hochwertiger Anti-Aliasing-Analog-Filter
- Genaue On-Chip-Referenz und präziser Referenzbuffer
- Dualer 14-Bit-ADC mit sukzessivem Approximationsregister (SAR)
- 2x 1 MSPS pro Kanalpaar Durchsatzrate
- Überabtastungsfähigkeit mit Digitalfilter
- Flexibler Sequenzer mit Burst-Modus
- Flexible serielle und parallele Schnittstelle:
- SPI-/QSPI-/MICROWIRE-/DSP-kompatibel
- Optionale Fehlerüberprüfung der zyklischen Redundanz (CRC)
- Hardware-/Software-Einstellung
- Leistungsfähigkeit:
- 85,3 dB SNR bei 500 kSPS (2× Überabtastung)
- 85 dB SNR bei 1 MSPS
- −103 dB THD bei ±10-V-Bereich
- ±0,3 LSB INL (typisch) und ±0,99 LSB DNL (max.)
- 8 kV elektronischer Entladungs-Nennbetrieb auf analogen Eingangskanälen
- On-Chip-Selbsterkennungsfunktion
- 80-poliges LQFP-Gehäuse
Applikationen
- Stromleitungsüberwachung
- Schutzrelais
- Mehrphasen-Motorsteuerung
- Messgeräte und Steuerungssysteme
- Datenerfassungssysteme (DAS)

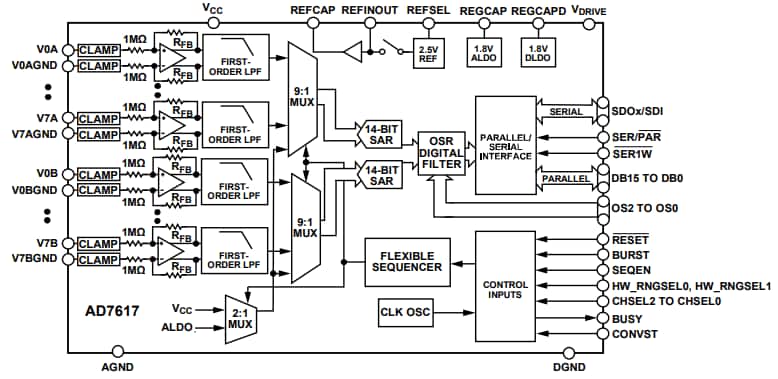

Blockdiagramm
