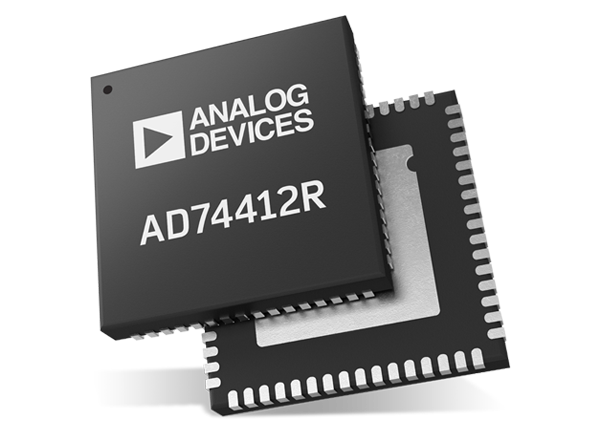

Analog Devices Inc. AD74412R Software-konfigurierbarer Vierkanal-I/O
Der Analog Devices AD74412R Software-konfigurierbare Vierkanal-I/O ist eine Lösung für Gebäudeleittechnik- und Prozesssteuerungsapplikationen sowie die Industrieautomatisierung. Der AD74412R enthält einen Funktionsumfang für Analogausgang, Analogeingang, Digitaleingang und für Widerstandstemperatur-Detektor(RTD)-Messungen, der in einer Einzel-Chip-Lösung integriert ist und mit der seriellen Anschlussschnittstelle (SPI) kompatibel ist. Das Bauteil verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) und vier konfigurierbare 13-Bit-Digital-Analog-Wandler (DACs) zur Bereitstellung von vier konfigurierbaren I/O-Kanälen und einer Suite von Diagnosefunktionen. Der AD74412R verfügt über Modi für den Spannungsausgang, Stromausgang, Spannungseingang, extern betriebenen Stromeingang, schleifenbetriebenen Stromeingang, externe RTD-Messung, digitale Eingangs-Logikschaltung und schleifenbetriebenen Digitaleingang. Darüber hinaus enthält der AD74412R eine hochgenaue interne Referenz von 2,5 V zum Antrieb der DACs und des ADC.
Merkmale
- Software-konfigurierbare Vierkanal-Ein-/Ausgangsschaltung
- Schraubanschlüsse bis ±40 V geschützt
- Leitungsschutzvorrichtungen zur Blockierung der Leistung von den Schraubanschlüssen zur Versorgung
- Sechs konfigurierbare Modi
- Spannungseingang
- Stromeingang
- Spannungsausgang
- Stromausgang
- Digitaleingang
- RTD-Messung
- Interner 16-Bit-Σ-∆-ADC mit optionaler 50-Hz- und 60-Hz-Unterdrückung
- Monotone 13-Bit-DACs
- Ladungspumpe für echten Nullspannungsausgang
- Interner Temperatursensor, 5-°C-Genauigkeit
- On-Chip-Diagnosefunktionen, einschließlich Erkennung von offenem Stromkreis und Kurzschluss
- Robuste Architektur
- SPI
- 64-Pin-LFCSP
- Betriebstemperaturbereich: -40° C bis +85° C
Applikationen
- Gebäudeleittechnik
- Prozesssteuerung
- Industrieautomatisierung
