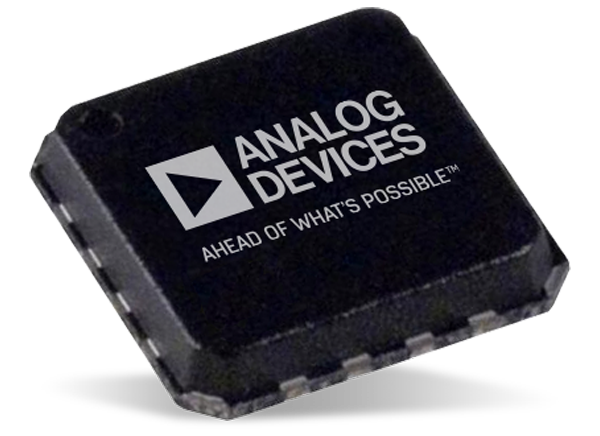

Analog Devices Inc. AD7380/AD7381 16-Bit-/14-Bit-SAR-ADC mit 4 MSPS und Dual-Abtastung

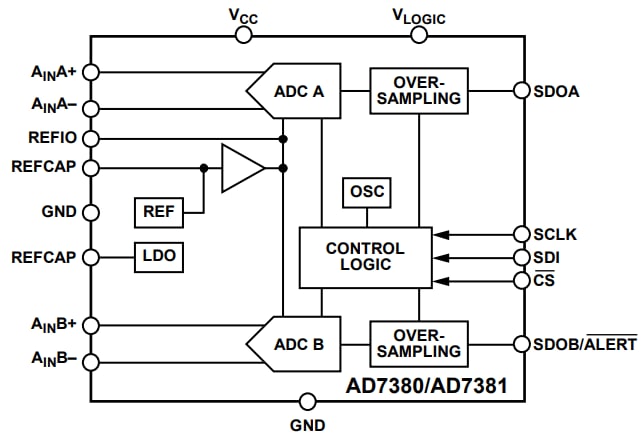

Analog Devices Inc. AD7380 und AD7381 16-Bit-/14-Bit-SAR-Analog-Digital-Wandler (ADCs) werden mit einer Stromversorgung von 3,0 V bis 3,6 V betrieben und bieten Durchsatzraten von bis zu 4 MSPS. Die AD7380 und AD7381 verfügen über einen analogen Differential-Eingang, der eine große Gleichtakt-Eingangsspannung akzeptiert. Die Abtastung und Wandlung erfolgen auf der fallenden Flanke von CS. Auf dem Chip integrierte Oversampling-Blöcke verbessern den Dynamikbereich und reduzieren das Rauschen bei niedrigeren Bandbreiten. Eine gepufferte interne 2,5-V-Referenz ist enthalten. Alternativ kann eine externe Referenz bis 3,3 V verwendet werden. Der Wandlungsprozess und die Datenerfassung nutzen Standardsteuereingänge, die eine einfache Anbindung an Mikroprozessoren oder digitale Signalprozessoren (DSPs) ermöglichen. Das Bauteil ist mithilfe der separaten Logikversorgung mit Schnittstellen von 1,8 V, 2,5 V und 3,3 V kompatibel.
