Analog Devices Inc. Analog Devices AD7329 12-Bit Pluszeichen-ADCs
Die Analog Devices AD7329 12-Bit Pluszeichen-ADCs sind schnelle, 8-Kanal-, Pluszeichen-ADCs mit schrittweiser Annäherung auf Basis des iCMOS™ Prozesses (industrieller CMOS). Dieser Prozess ermöglicht dem AD7329 echte bipolare Eingangsbereiche zu akzeptieren, die ± 10V, ± 5V, ± 2,5V und 0V bis +10V umfassen, bei drastischer Reduzierung des Stromverbrauchs. Der Designer kann einen anderen analogen Eingangsbereich auf jedem Analogeingangskanal über die On-Chip-Register programmieren. Der analoge Eingangskanal auf dem AD7329 kann einpolig, echt-differentiell oder pseudo-differentiell programmiert werden. Der AD7329 ist eine serielle Hochleistungsschnittstelle und wird mit Durchsatzraten von bis zu 1MSPS und einem reduzierten Stromverbrauch von 21mW betrieben.
Merkmale
- 12-bit plus sign SAR ADC
- True bipolar input ranges
- Software-selectable input ranges
- ±10V, ±5V, ±2.5V, 0V to +10V
- 1MSPS throughput rate
- 8 analog input channels with channel sequencer
- Single-ended true differential and pseudo differential analog input capability
- High analog input impedance
- MUXOUT and ADCIN pins allow separate access to mux and ADC
- Low power: 21mW
- Temperature indicator
- Full power signal bandwidth: 20MHz
- Internal 2.5V reference
- High-speed serial interface
- iCMOS process technology
- 24-lead TSSOP package
- Power-down modes

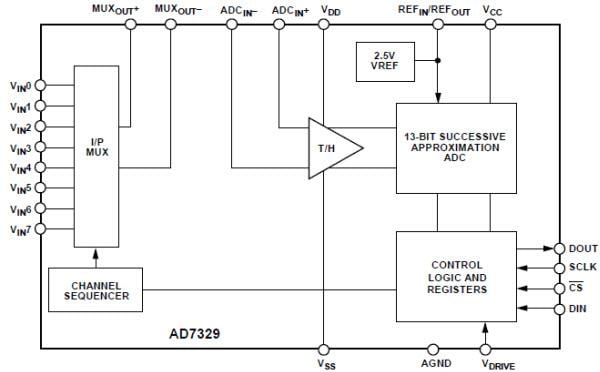

Block Diagram
