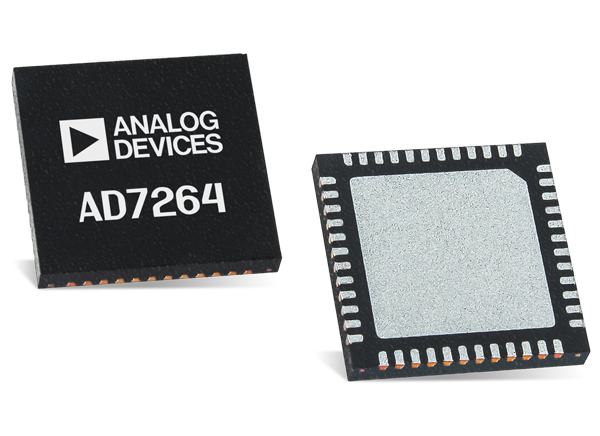

Analog Devices Inc. AD7264 Simultan abtastende SAR-ADCs

Analog Devices AD7264 simultan abtastende SAR-Analog-Digital-Wandler sind duale, stromsparende 14-Bit-Analog-Digital-Wandler mit sukzessiver Approximation und hoher Geschwindigkeit. Der AD7264 wird von einem einzelnen 5V-Netzteil versorgt und bietet Durchsatzraten von bis zu 1 MSPS pro On-Chip-ADC. Zwei vollständige ADC-Funktionen ermöglichen das simultane Abtasten und die Umwandlung von zwei Kanälen. Jeder Analog-Digital-Wandler verfügt über einen vorausgegangenen differentiellen analogen Eingang mit einem PGA. Es sind 14 Verstärkungseinstellungen verfügbar: ×1, ×2, ×3, ×4, ×6, ×8, ×12, ×16, ×24, ×32, ×48, ×64, ×96, und ×128.

Der AD7264 enthält vier Komparatoren. Die Komparatoren A und B sind für einen geringen Energieverbrauch optimiert, wohingegen die Komparatoren C und D über schnelle Laufzeitverzögerungen verfügen. Der AD7264 verfügt über eine Kalibrierungsfunktion zum Entfernen von Offsetfehlern und programmierbare Verstärkungseinstellregister, um einen Eingangspfad (z. B. für einen Sensor), Offset- und Verstärkungskompensationen zu ermöglichen. Der AD7264 verfügt über einen 2,5F-On-Chip-Referenz, die deaktiviert werden kann, wenn eine externe Referenz bevorzugt wird. Der AD7264 ist in 48-adrigen LFCSP- und LQFP-Gehäusen verfügbar.

Merkmale

Duale, simultan abtastende 14-Bit-Zweikanal-Analog-Digital-Wandler
Echte differentielle Analogeingänge
Programmierbare Verstärkungsstufen: ×1, ×2, ×3, ×4, ×6, ×8, ×12, ×16, ×24, ×32, ×48, ×64, ×96, ×128
Durchsatzrate pro Analog-Digital-Wandler
- 1 MSPS für AD7264
Analoge Eingangsimpedanz: >1 GΩ
Große Eingangsbandbreite
- −3dB Bandbreite: 1,7 MHz bei Verstärkung = 2

4 On-Chip-Komparatoren
SNR: 78 dB (typisch) bei Verstärkung = 2, 71 dB (typisch) bei Verstärkung = 32
Bauteil-Offset-Kalibrierung
Systemverstärkungs-Kalibrierung
On-Chip-Referenz: 2,5 V
Betrieb bei −40 °C bis +105 °C
Serielle Hochgeschwindigkeitsschnittstelle
- Kompatibel mit SPI, QSPI™, MICROWIRE® und DSP
48-adrige LFCSP- und LQFP-Gehäuse
