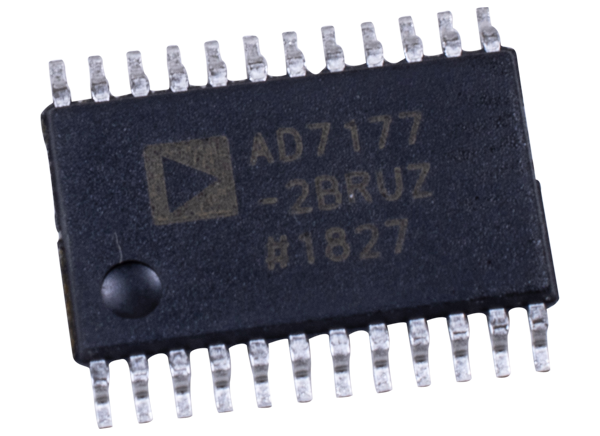

Analog Devices Inc. AD7177-2 32-Bit Sigma-Delta ADC

Der Analog Devices AD7177-2 32-Bit Sigma-Delta-Analog-Digital-Wandler (ADC) ist als rauscharmer, gemultiplexter 2-/4-Kanal (voll-/pseudo-differentiell) Σ-Δ-ADC mit schneller Einschwingzeit für Eingänge mit geringer Bandbreite konzipiert. Der AD7177-2 bietet eine maximale Kanalabtastrate von 10kSPS (100µs) für voll eingeschwungene Daten. Die Ausgangsdatenraten reichen von 5SPS bis 10kSPS. Der AD7177-2 bietet die wichtigsten analogen und digitalen Signalkonditionierungsblöcke, um dem Entwickler die individuelle Konfiguration der verwendeten analogen Eingangskanäle zu ermöglichen. Jedes Leistungsmerkmal kann vom Entwickler auf einer pro-Kanal-Basis ausgewählt werden. Integrierte echte Rail-to-Rail-Puffer an den analogen Eingängen und externe Referenzeingänge bieten eine einfache Ansteuerung von Eingängen mit hoher Impedanz. Die präzise 2,5V Bandlückenreferenz (mit einem Ausgangs-Referenzpuffer) mit geringer Drift (2 ppm/°C) fügt Funktionalität hinzu und reduziert die Anzahl externer Komponenten. Der AD7177-2 eignet sich hervorragend für PLC/DCS-Module in der Prozesssteuerung, Temperatur- und Druckmessung, medizinische und wissenschaftliche Mehrkanal-Instrumente und Chromatographie.

The AD7177-2 ADCs are ideal for process control (PLC/DCS modules), temperature & pressure measurement, medical & scientific multi-channel instrumentation, and chromatography.

Merkmale

  • 32-bit data output
  • Fast and flexible output rate: 5SPS to 10kSPS
  • Channel scan data rate of 10kSPS/channel (100µs settling)
  • Performance specifications:
    • 19.1 noise-free bits at 10kSPS
    • 20.2 noise-free bits at 2.5kSPS
    • 24.6 noise-free bits at 5SPS
    • INL: ±1 ppm of FSR
  • 85dB filter rejection of 50Hz and 60Hz with 50ms settling
  • User-configurable input channels
  • 2 fully-differential channels or 4 single-ended channels
  • Crosspoint multiplexer
  • On-chip 2.5V reference (±2 ppm/°C drift)
  • True rail-to-rail analog and reference input buffers
  • Internal or external clock

Applikationen

  • FPGA and processor applications
  • Small cell base stations
  • Security and surveillance
  • Medical applications

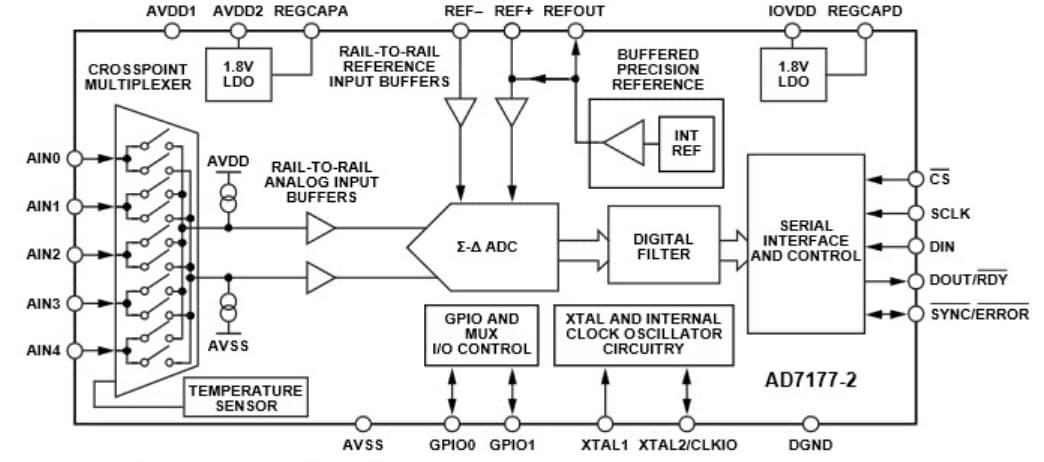

Typical Application Circuit

Applikations-Schaltungsdiagramm - Analog Devices Inc. AD7177-2 32-Bit Sigma-Delta ADC
