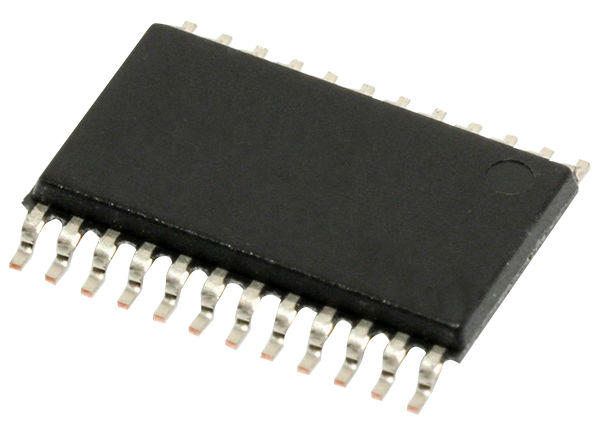

Analog Devices Inc. AD7176-2 Sigma-Delta ADC

Der AD7176-2 24-Bit, 250kSPS Sigma-Delta Analog-zu-Digital-Wandler (ADC) von Analog Devices verdoppelt die Durchsatzrate von anderen Sigma-Delta-Wandlern und reduziert gleichzeitig die Verlustleistung. Der ADI AD7176-2 bietet eine Mehrkanal-Abtastrate von 50kSPS und ist für den Einsatz in Prozessautomatisierungs- und Instrumentierungssysteme ausgelegt, wo die Datenkanaldichte ansteigt und Kanäle schneller überwacht werden müssen. Der AD7176-2 ermöglicht schnellere Herstellungsprozesse auf einer automatisierten Hochpräzisions-Produktionsstraße während gleichzeitig Genauigkeit und Signalmessungen mit niedriger Eingangs-Bandbreite erreicht werden, die mit der Sigma-Delta-Architektur in Zusammenhang gebracht werden. An einem Kanal gemessen erreicht der AD7176-2 bei einer Abtastrate von 250kSPS 17,2-Bit rauschfreie Bits, während es bei 5SPS 22 rauschfreie Bits sind. Das EVAL-AD7176-2SDZ ist ein vollständig ausgestattetes Test-Kit für den AD7176-2, das im Stand-Alone-Modus oder in Verbindung mit der Systementwicklungsplattform EVAL-SDP-CB1Z betrieben werden kann.

In an automated, high-precision production line, the performance of AD7176-2 allows for faster manufacturing while achieving the precision, low-input bandwidth signal measurements that are inherently associated with the sigma-delta architecture. Measured on a single channel, AD7176-2 delivers as many as 17.2 noise-free bits at 250kSPS and 22 noise-free bits at 5SPS.

Merkmale

Simultaneous 50Hz and 60Hz rejection at 27SPS ODR
Internal oscillator adds functionality and reduces external component count
Optional split supply operation of ±2.5V with AVDD1 referenced to AVSS
System offset and gain errors can be corrected on a per channel basis
Low noise performance across the ODR range

Fully compatible with SPI, QSPI™, MICROWIRE^®, and DSP
Sinc5 + Sinc1, Sinc3, and enhanced 50 Hz and 60 Hz rejection digital filter options
SPI configuration control
3- or 4-wire serial digital interface (Schmitt trigger on SCLK)
