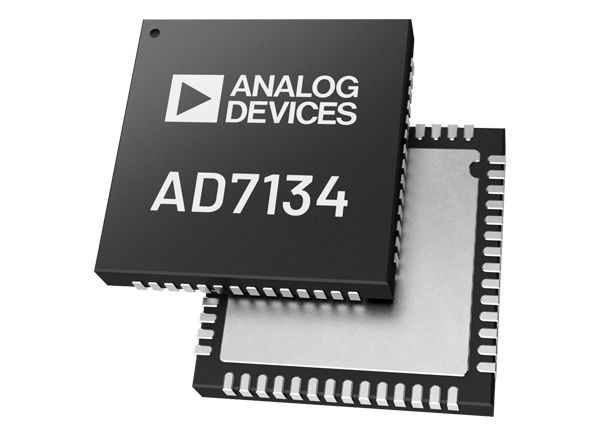

Analog Devices Inc. AD7134 Präzisions-Vierkanal-ADC
Der Analog Devices AD7134 Vierkanal-Präzisions-Analog-Digital-Wandler (ADC) ist ein rauscharmer, simultan abtastender Präzisions-Analog-Digital-Wandler (ADC), der Funktionen, Leistung und Benutzerfreundlichkeit bietet. Der AD7134 macht basierend auf dem zeitkontinuierlichen Sigma-Delta(CTSD)-Modulationsschema eine traditionsgemäß erforderliche Abtastung der geschalteten Kondensatorschaltung, die dem Σ-Δ-Modulator vorausgeht, überflüssig. Diese Funktion führt zu einer Lockerung der ADC-Eingangsantriebs-Anforderung. Darüber hinaus weist die CTSD-Architektur des AD7134 von Analog Devices Signale rund um das ADC-Aliasing-Frequenzband grundsätzlich zurück, wodurch das Bauteil seine inhärente Antialiasing-Funktion aufrechterhält und die Notwendigkeit für einen komplexen externen Anti-Aliasing-Filter überflüssig macht.
Der AD7134 verfügt über vier unabhängige parallelgeschaltete Wandlerkanäle, die jeweils einen CTSD-Modulator und einen digitalen Dezimations- und Filterpfad enthalten. Der AD7134 ermöglicht die gleichzeitige Abtastung von vier separaten Signalquellen, die jeweils eine maximale Eingangsbandbreite von 391,5 kHz unterstützen und eine enge Phasenanpassung zwischen diesen vier Signalmessungen ermöglichen. Die hohe Kanalintegration, zusammen mit der vereinfachten analogen Frontend-Anforderung, ermöglicht dem AD7134 eine Mehrkanal-Datenerfassungslösung mit hoher Dichte in einem kleinen Formfaktor bereitzustellen.
Merkmale
- Inhärente Antialias-Unterdrückung von 105 dB im Hochleistungsmodus (typisch)
- Exzellente AC- und DC-Leistung
- Dynamischer Bereich von 108 dB bei ODR = 375 kS/s, FIR-Filter (typisch)
- Dynamischer Bereich bei ODR = 10 SPS von 137 dB, Sinc3-Filter (typisch)
- -120 dB mit 1 kHz Eingangs-Ton-THD (typisch)
- Typischer Offset-Fehler-Drift: 0,7 µV/°C
- Typische Gain-Drift: 2 ppm/°C
- INL: ±2 ppm FSR (typisch)
- Erweiterung des Dynamikbereichs im Durchschnittsmodus von 4:1 und 2:1
- Ein gewichteter Dynamikbereich von 126 dB
- Resistiver ADC- und Referenzeingang
- Einfach zu synchronisierender asynchroner Abtastratenwandler
- Synchronisierung mehrerer Bauteile mit einer Signalleitung
- Programmierbare Datenraten von 0,01 kS/s bis 1.496 kS/s mit einer Auflösung von 0,01 SPS
- Option zur Steuerung der Ausgangsdatenrate über ein externes Signal
- Optionen für lineare digitale Phasenfilter
- FIR-Filter mit niedriger Welligkeit: 32 µdb Passbandwelligkeit, DC bis 161,942 kHz
- Sinc3-Filter mit niedriger Latenz und Sinc6-Filter, DC bis 391,5 kHz
- Sinc3-Filter mit Unterdrückung von 50 Hz/60 Hz
- Nebensignaleffekt: 130,7 dBFS
- Verkettung
- CRC-Fehlerüberprüfung auf der Daten- und SPI-Schnittstelle
- Hochleistungs- und Stromsparmodus
- Stromversorgung von 4,5 V bis 5,5 V und 1,65 V bis 1,95 V
- IOVDD-Pegel von 1,8 V
- Externe Referenz von 4,096 V oder 5 V
- Quarz- oder externer CMOS-Takt von 48 MHz
- SPI- oder Pin-konfigurierbarer Betrieb (eigenständig)
- Betriebstemperaturbereich: 0 °C bis +85 °C
- Erhältlich in einem 56-Pin-LFCSP-Gehäuse von 8 mm x 8 mm mit freiliegendem Pad
Applikationen
- Elektrische Prüfung und Messung
- Audio-Test
- 3-phasige Leistungsqualitätsanalyse
- Verifizierung von Steuerung und Hardware-in-Loop
- Sonars
- Zustandsüberwachung für prädiktive Instandhaltung
- Forschung und Entwicklung in den Bereichen Akustik und Werkstoffwissenschaften
Videos
Development Tools
Analog Devices Inc. EVAL-AD7134FMCZ Evaluierungsboard
Demonstrationsplattform für den AD7134 Quad-Präzisions-Analog-Digital-Wandler (ADC).
Verwandte Produkte
Analog Devices Inc. LTC6363 Stromsparende Differentialverstärker
Sind mit Rail-to-Rail-Ausgängen ausgelegt, die für die Ansteuerung von SAR-ADCs (Successive Approximation Register, SAR) optimiert sind.
Funktionales Blockdiagramm
