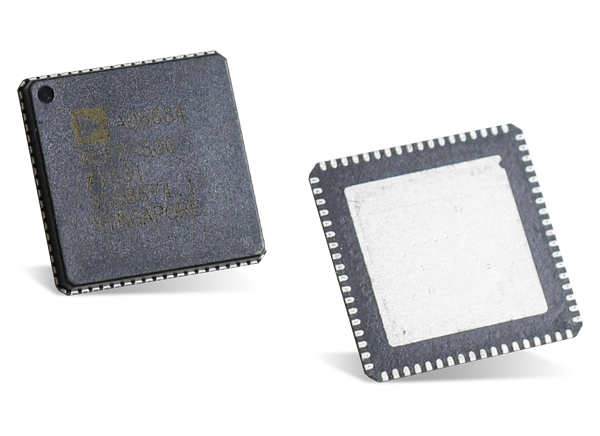

Analog Devices Inc. AD6684 135MHz-Quad-ZF-Empfänger

Analog Devices Inc. AD6684 135MHz-Quad-ZF-Empfänger bestehen aus vier 14-Bit-500MSPS-ADCs und mehreren digitalen Verarbeitungsblöcken. Die digitalen Verarbeitungsblöcke enthalten vier Breitband-DDCs, eine NSR- und VDR-Überwachung.

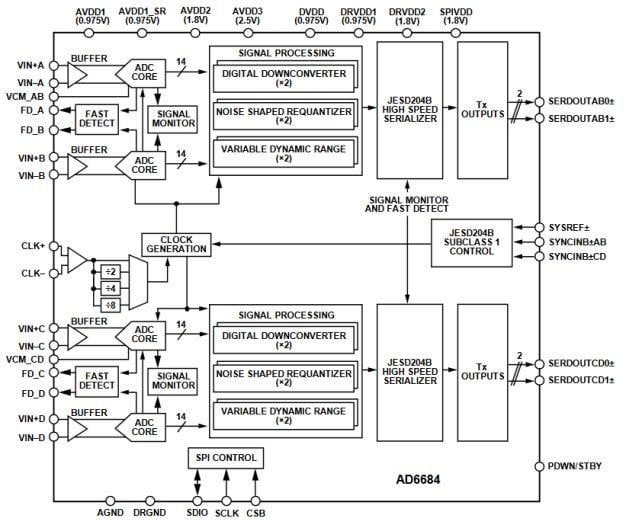

Die Quad-ADC-Kerne bieten eine mehrstufige Differential-Pipeline-Architektur mit integrierter Fehlerkorrekturlogikschaltung am Ausgang. Jeder ADC verfügt über Eingänge mit einer hohen Bandbreite und unterstützt eine Vielzahl von frei wählbaren Eingangsbereichen. Benutzer können die AD6684 Empfänger im DDC-, NSR- und VDR-Modus über SPI-programmierbare Profile bedienen. Jedes Paar von ADC-Datenausgängen verbindet sich mit zwei DDCs unter Verwendung eines Crossbar-Mux. Jeder DDC besteht aus bis zu fünf kaskadierten Signalverarbeitungsstufen, darunter ein 48-Bit-Frequenzübersetzer, NCO und bis zu vier Halbband-Dezimierungsfilter. Die ADC-Ausgänge verbinden sich mit einem NSR-Block. Die integrierten NSR-Schaltkreise des AD6684 liefern eine verbesserte SNR-Leistungsfähigkeit in einem kleineren Frequenzband innerhalb der Nyquist-Bandbreite, während eine 9-Bit-Ausgabeauflösung beibehalten wird.

Darüber hinaus können Benutzer jedes Paar von ZF-Empfänger-Ausgängen auf eine oder zwei Spuren von Sub-Klasse 1 JESD204B-basierte serialisierte Hochgeschwindigkeitsausgänge konfigurieren. Die SYSREF±- SYNCINB±AB- und SYNCINB±CD-Eingangspins unterstützen die Synchronisierung von mehreren Bauelement.

Der On-Chip-Puffer des AD6684 und eine Abtast-und-Halte-Schaltung ermöglichen einen stromsparenden Betrieb, eine kleine Größe und eine einfache Nutzung. Durch das Gesamtdesign des AD6684 138-MHz-Quad-ZF-Empfängers eignen sich die Bauteile hervorragend für Kommunikationsapplikationen mit Abtast-Analogsignalen von bis zu 1,4 GHz.

Merkmale

Codierte, serielle digitale JESD204B-Ausgänge (Unterklasse 1) mit Datenraten von bis zu 15 GBit/s
Gesamtleistung von 1,68 W bei 500 MSPS, 420 mW pro Analog-Digital-Wandler-Kanal (ADC)
SFDR = 82 dBFS bei 305 MHz (1,8 Vp-p Eingabebereich)
SNR = 66,8 dBFS bei 305 MHz (1,8 Vp-p Eingabebereich)
Rauschdichte = −151,5 dBFS/Hz (1,8 Vp-p Eingabebereich)
Analoger Eingangspuffer
On-Chip-Dithering zur Verbesserung der Kleinsignallinearität
Flexibler Differentialeingangsbereich: 1,44 Vp-p bis 2,16 Vp-p (1,80 Vp-p Nennleistung)
85 dB Kanalisolierung/Nebensignaleffekt
0,975 V, 1,8 V und 2,5 V DC-Versorgungsbetrieb

Rauschformungs-Requantisierungs-(NSR)-Option für Hauptempfänger
Variable Dynamikbereich-(VDR)-Option für digitale Vorverzerrung (DPD)
4 integrierte Breitband-Digital-Abwärtswandler (DDCs), numerisch gesteuerter 48-Bit-Oszillator NCO), bis zu 4 kaskadierte Halbbandfilter
1,4 GHz analoge Eingangsbandbreite mit voller Leistung
Amplitudenerfassungs-Bits für effiziente Implementierung der automatischen Verstärkungssteuerung (AGC)
Differentieller Takteingang
Ganzzahl-Taktteilung durch 1, 2, 4, oder 8
On-Chip-Temperaturdiode
Flexible JESD204B Spurkonfigurationen
