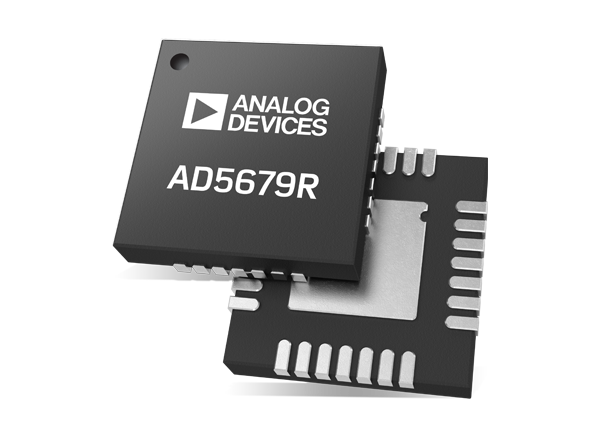

Analog Devices Inc. AD5679 und AD5679R 16-Bit-16-Kanal-nanoDAC+

Der Analog Devices Inc. AD5679 und AD5679R 16-Bit-16-Kanal-nanoDAC+ ist ein stromsparender Digital-Analog-Wandler mit gepuffertem Spannungsausgang. Die AD5679R-Ausführung umfasst eine interne Referenz von 2,5 V, 2 ppm/°C, die standardmäßig aktiviert ist. Der AD5679 erfordert eine externe Referenz. Die AD5679 und AD5679R DACs verfügen über eine serielle 50-MHz-Peripherieschnittstelle (SPI) mit Rücklesbarkeit oder Verkettung.Beide Bauteile können über eine einzelne Versorgung von 2,7 V bis 5,5 V betrieben werden und sind durch ihr Design garantiert monoton.Diese Bauteile enthalten eine Power-On-Reset-Schaltung (POR), die sicherstellt, dass die DAC-Ausgangsleistung bis zu einer Nullskala oder mittleren Skala ausgegeben und aufrechterhalten wird, bis ein gültiger Schreibvorgang ausgeführt wird. Die AD5679 und AD5679R DACs von Analog Devices Inc. verfügen außerdem über einen Abschaltmodus, der den Stromverbrauch auf 2 μA reduziert.Diese Bauteile sind in einem kompakten 28-Pin-Lead-Frame-Chip-Scale-Gehäuse (LFCSP) erhältlich und sind RoHS-konform.

Merkmale

Hohe Leistungsfähigkeit
- Relative hohe Genauigkeit (INL): ±4 LSB maximal bei 16 Bit
- TUE: ±0,14 % FSR (max.)
- Offset-Fehler: ±1,5 mV (max.)
- Gain-Fehler: ±0,06 % FSR (max.)
- Spannungsreferenz-Temperaturkoeffizient von 2,5 V mit geringer Drift
  - 2 ppm/°C (typisch)
- Kurzschlussstrom: 40 mA

Große Betriebsbereiche
- Temperaturbereich: -40 °C bis +125 °C
- Stromversorgungsbereich: 2,7 V bis 5,5 V
Vereinfachte Inbetriebnahme
- Vom Benutzer auswählbare Gain von 1 oder 2 (GAIN-Pin)
- Logikkompatibilität: 1,8 V
50 MHz SPI mit Rücklesbarkeit oder Verkettung
RoHS-konformes 28-Pin-LFCSP-Gehäuse von 4 mm x 4 mm
