Analog Devices Inc. AD5371 40-Kanal-Ausgangsspannungs-DACs

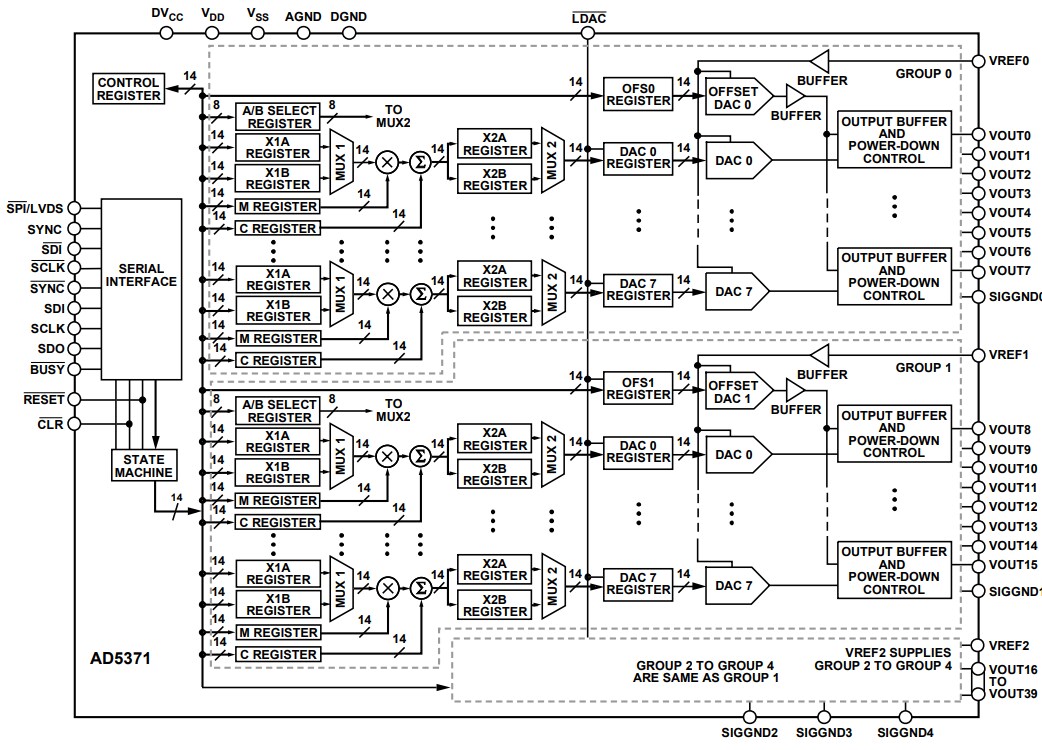

Analog Devices AD5371 40-Kanal-14-Bit-Ausgangsspannungs-DACs mit seriellem Eingang bieten gepufferte Spannungsausgänge mit einem Bereich von vier Mal der Referenzspannung. Jeder Kanal verfügt über eine programmierbare Verstärkung und ein Offset-Einstellungs-Register. Entwickler können die Verstärkung und das Offset der einzelnen DACs zur Fehlerbehebung unabhängig voneinander trimmen. Für zusätzliche Flexibilität ist das Bauelement in fünf Gruppen von acht DACs aufgeteilt. Drei Offset-DACs ermöglichen Entwicklern die Anpassung des Ausgangsbereich der Gruppe. Die AD5371 DACs bieten einen garantierten Betrieb über einen weiten Versorgungsspannungsbereich, mit V_SS von -16,5 V bis -4,5 V und V_DD von 9 V bis 16,5 V. Die Reservenanforderung für den Ausgangsverstärker beträgt 1,4 V bei einem Laststrom von 1 mA. Die serielle Hochgeschwindigkeits-Schnittstelle des AD5371 ist mit den SPI-, QSPI™-, MICROWIRE™- und DSP-Schnittstellenstandards kompatibel und kann Taktgeschwindigkeiten von bis zu 50 MHz verarbeiten. Die AD5371 DACs enthalten auch eine serielle Schnittstelle mit Niederspannungs-Differentialsignalisierung (LVDS) mit 100 MHz. Die Bauteile aktualisieren die DAC-Register beim Empfang neuer Daten.
