Analog Devices Inc. AD4855 8-Kanal-Datenerfassungssystem (DAS)
Das 8-Kanal-Datenerfassungssystem (DAS) kombiniert eine 5-V-Niederspannungsversorgung, flexible Eingangspufferversorgungen und differentielle Eingänge mit weitem Gleichtaktbereich. Das vollständig gepufferte, 8-Kanal-Simultanabtastgerät mit 16 Bit und 250 ks/s ermöglicht die unabhängige Konfiguration des SoftSpan-Bereichs jedes Kanals, um ihn an den Signalhub der nativen Anwendung anzupassen, wodurch zusätzliche externe Signalaufbereitungen reduziert werden. Das AD4855 integriert die SHDR-Technologie (Seamless High Dynamic Range), um den Dynamikbereich der Single-Conversion weiter zu maximieren. Wenn diese Funktion aktiviert ist, wird die Verstärkung des Eingangssignalpfads des Kanals automatisch für jede einzelne Abtastung optimiert, um das Rauschen des Wandlers bei jeder Abtastung zu minimieren, ohne die Linearität zu beeinträchtigen.
Das AD4855-DAS von ADI enthält alle kritischen Stromversorgungs- und Referenz-Bypass-Kondensatoren in einem 64-Ball-BGA-Gehäuse (Ball Grid Array) mit den Abmessungen 7.00 mm x 7.00 mm. Der Platzbedarf des Geräts und die Anzahl der Komponenten werden minimiert, und die Empfindlichkeit gegenüber dem Leiterplattenlayout der Anwendung wird reduziert. Das AD4855 funktioniert über einen erweiterten industriellen Temperaturbereich von -40 °C bis +125 °C.
Merkmale
- Komplettes 16-Bit-Datenerfassungssystem
- Gleichzeitige Abtastung von 8 intern gepufferten Kanälen
- Durchsatz pro Kanal: 250 ks/s
- Differenzielle Eingänge mit großem Gleichtaktbereich
- Typischer Eingangsleckstrom: ±75 pA bei 25 °C
- Einschwingzeit des Vollbereichs-Eingangsschritts: <300 ns
- Integrierte Referenz und Referenzpuffer (4.096 V)
- Integrierte Versorgungsntkopplungskondensatoren
- 27 mW pro Kanal bei 250 ks/s, skaliert mit dem Durchsatz
- Nahtlos hoher Dynamikbereich
- Automatische Verstärkungsanpassung pro Sample, pro Kanal
- Hält einen INL auf PPM-Ebene aufrecht
- Pro Kanal SoftSpan-Eingangsbereiche, bipolar oder unipolar
- ±40 V, ±25 V, ±20 V, ±12,5 V, ±10 V, ±6,25 V, ±5 V, ±2,5 V
- 0 V zu 40 V 25 V 20 V 12,5 V 10 V 6,25 V 5 V 2,5 V
- Minimale externe Signalaufbereitung
- Rail-to-Rail-Eingangsübersteuerungs-Toleranz
- Hohe Leistungsfähigkeit
- ±160 μV typisch (±40 V Bereich) INL
- Typische Einzelumwandlung: 94,6 dB (±40 V Bereich) SNR
- Typische Einzelumwandlung: 98,1 dB (±40 V Bereich) DR
- -117 dB typisch (±40 V Bereich) THD
- 120 dB (typisch) CMRR
- Digitale Flexibilität
- SPI CMOS (0,9 V bis 5,25 V) und LVDS serieller Eingang und Ausgang
- Optionales Oversampling mit digitaler 16-Bit-Mittelwertbildung
- Optionale Offset-, Verstärkungs- und Phasenkorrektur
- 7,00 mm x 7,00 mm 64-Ball-BGA-Fläche für Komplettlösung
Applikationen
- Automatische Testgeräte
- Luft- und Raumfahrttechnik
- Messgeräte und Steuerungssysteme
- Halbleiterherstellung
- Prüf- und Messsysteme

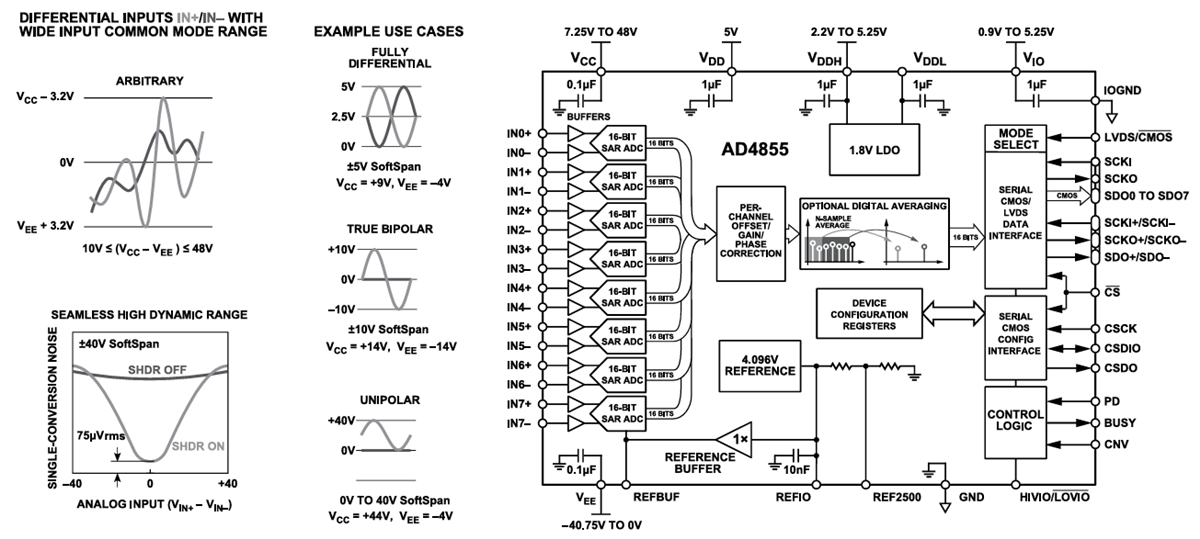

Funktionales Blockdiagramm
