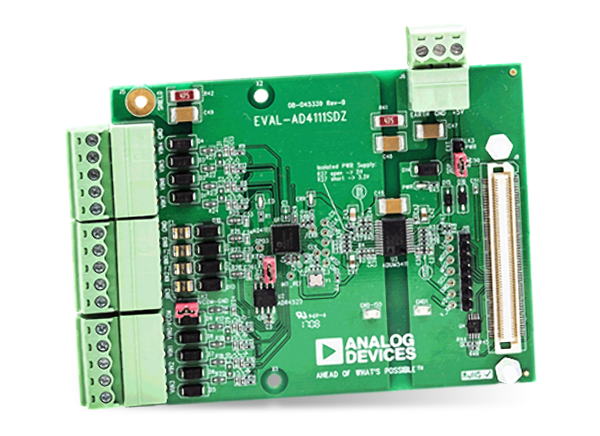

Analog Devices Inc. AD4111 ADC-Evaluierungskit
Das Analog Devices Inc. AD4111 ADC-Evaluierungskit ist zur Evaluierung des AD4111 24-Bit-31,25kS/s-ADC ausgelegt. Dieses Kit bietet einen ±10V-Eingangsspannungsbereich mit vier einendigen oder acht differenziellen Kanälen. Das AD4111 Evaluierungskit enthält eine Kontaktöffnungs-Erkennung und vier Stromkanäle, die von 0 mA bis 20 mA betrieben werden. Alle Kanäle verfügen über einen On-Board-Überspannungs-und Überstromschutz.
Das AD4111 ADC-Evaluierungskit enthält eine Spannungsreferenz, eine Leistungs- und Datenisolierung und kann mit der SDP-B-Systemdemonstrationsplattform (EVAL-SDP-CB1Z) von Analog Devices Inc. verbunden werden. Die AD411X Eval+-Evaluierungssoftware konfiguriert den Funktionsumfang des AD4111 Bauteils und bietet eine Kontaktöffnungs-Erkennung, DC-Zeitbereichsanalysen und dazugehörige Rauschanalysen.
Merkmale
- Vollständig ausgestattetes Evaluierungskit für den AD4111 ADC
- PC-Steuerung in Verbindung mit der Analog Devices Inc. SDP-B-System-Demonstrationsplattform (EVAL-SDP-CB1Z)
- PC-Software für Steuerung und Datenanalyse (Zeitbereich)
Lieferumfang Kit
- EVAL-AD4111SDZ Evaluierungskit
- AD411X Eval+-Evaluierungssoftware
Benötigte Ausstattung
◊ EVAL-SDP-CB1Z System-Demonstrationsplattform
◊ DC-Signalquelle
◊ PC mit Windows und USB 2.0-Anschluss

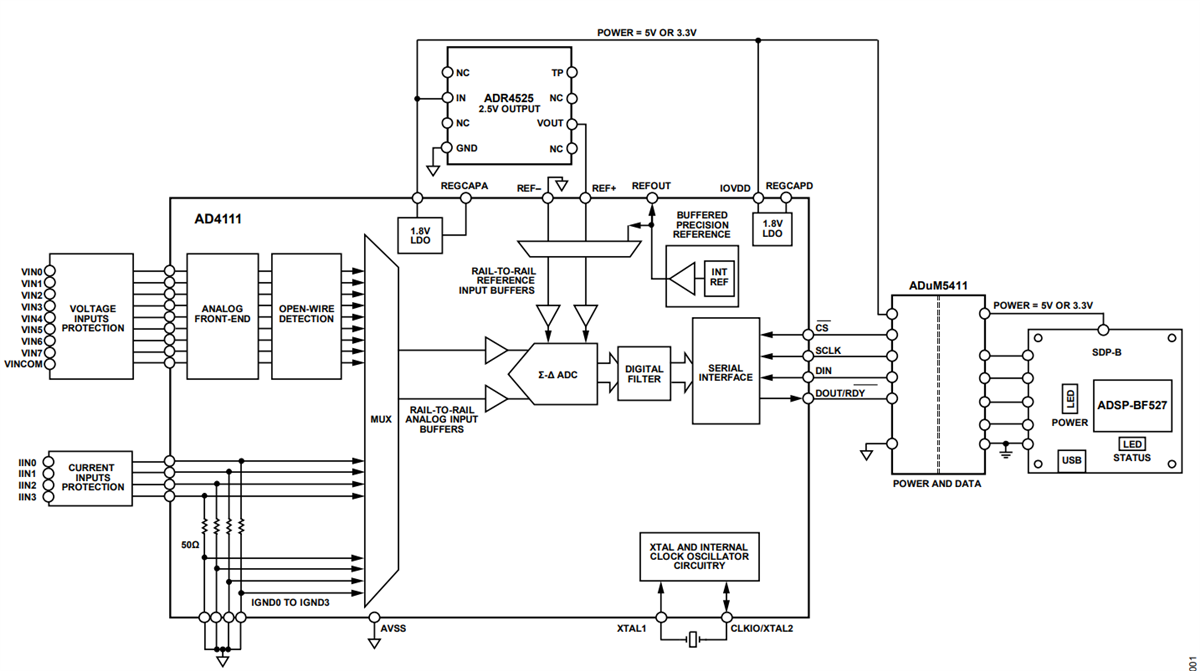

AD4111 ADC-Evaluierungskit - Blockdiagramm
Verwandte Produkte
Analog Devices Inc. AD411x Stromsparende 24-Bit-ADCs
Sigma-Delta-ADCs mit einer hohen bipolaren Impedanz von ≥1 MΩ, ±10V-Spannungseingänge und 0- bis 20-mA-Eingänge.
