Analog Devices Inc. AD4003/AD4007/AD4011 18-Bit-Differential-SAR-ADCs

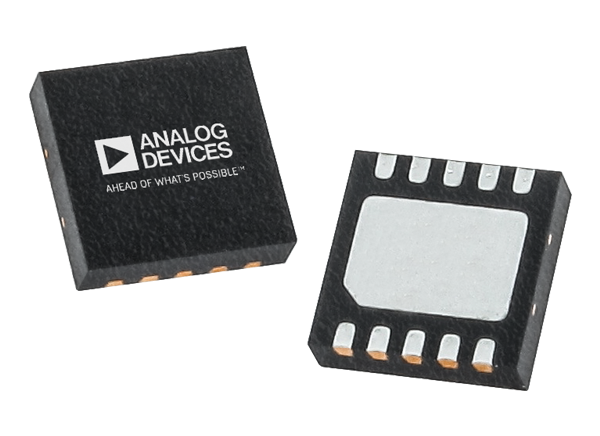

Analog Devices Inc. AD4003/AD4007/AD4011 18-Bit-Pseudo-Differential-ADCs mit sukzessivem Approximationsregister (SAR) sind präzise ADCs, die eine hohe Genauigkeit, hohe Geschwindigkeit und einen geringen Stromverbrauch bieten. Die 18-Bit-SAR-ADCs werden bei einem Einzelversorgungsbetrieb von 1,8 V mit einer Logikschnittstelle von 1,71 V bis 5,5 V betrieben. Diese SAR-ADCs mit hohem Durchsatz ermöglichen eine genaue Erfassung von Hochfrequenzsignalen und Dezimation für ein hohes Signal-Rausch-Verhältnis (SRV). Die AD4003/AD4007/AD4011 18-Bit-ADCs bieten die Möglichkeit zur Verkettung von ADCs und werden in einem Temperaturbereich von -40 °C bis +125 °C betrieben. Diese SAR-ADCs enthalten eine vielseitige SPI-kompatible serielle Schnittstelle, die sieben programmierbare Modi mit einer optionalen Aktivitätsanzeige bietet.Die AD4003/AD4007/AD4011 18-Bit-SAR-ADCs sind mit einer 1,8-V-, 2,5-V-, 3-V- und 5-V-Logikschaltung kompatibel, die eine separate VIO-Versorgung verwendet. Zu den typischen Applikationen gehören automatische Testgeräte, Präzisions-Datenerfassungssysteme, Anlagenautomatisierung, medizinische und batteriebetriebene Geräte.
Merkmale
- Durchsatzoptionen: 2 MS/s/1 MS/s/500 kS/s
- INL: ±1,0 LSB (±3,8 ppm) (max.)
- Garantierte 18-Bit-Auflösung ohne Codeauslassungen
- Geringer Stromverbrauch
- 4,9 mW/MS/s, 2,4 mW bei 500 kS/s, nur VDD
- 8 μW/MS/s bei 10 kS/s, 16 mW bei 2 MS/s (insgesamt)
- SRV:
- 100,5 dB bei fIN = 1 kHz, 99 dB bei fIN = 100 kHz
- Überabgetastetes SRV:
- 103,5 dB bei 1,0 MS/s, OSR = 2
- 130,5 dB bei 1,9 kS/s, OSR = 1.024
- THD:
- -123 dB bei fIN = 1 kHz und -100 dB bei fIN = 100 kHz
- SINAD:
- 89 dB bei fIN = 1 MHz
- Einfacher Antrieb:
- Erheblich reduzierter Eingangsrückstoß
- Eingangsstrom auf 0,5 μA/MS/s reduziert
- Lange Erfassungsphase, ≥ 79 % der Zykluszeit bei 1 MS/s
- Eingangsbereichskomprimierung für Einzelversorgungsbetrieb
- Eingangsüberspannungs-Klemmenschutz geht bis hinunter zu 50 mA
- Erheblich reduzierter Eingangsrückstoß
- ±VREF-Differential-Eingangsbereich
- Eingangsbereich: 2,4 V bis 5,1 V VREF
- Einzelversorgungsbetrieb von 1,8 V mit Logik-Schnittstelle von 1,71 V bis 5,5 V
- Erste präzise Umwandlung, keine Latenz oder Pipeline-Verzögerung
- Schnelle Wandlungszeit ermöglicht niedrige SPI-Taktraten
- SPI-/QSPI-/MICROWIRE-/DSP-kompatible serielle Schnittstelle
- Möglichkeit zur Verkettung mehrerer ADCs
- Betriebstemperaturbereich: -40 °C bis +125 °C
- 10-Pin-Gehäuse:
- LFCSP-Gehäuse von 3 mm x 3 mm und MSOP-Gehäuse von 3 mm x 4,90 mm
- Pin-kompatibel mit der AD4000/AD4004/AD4008-Produktfamilie

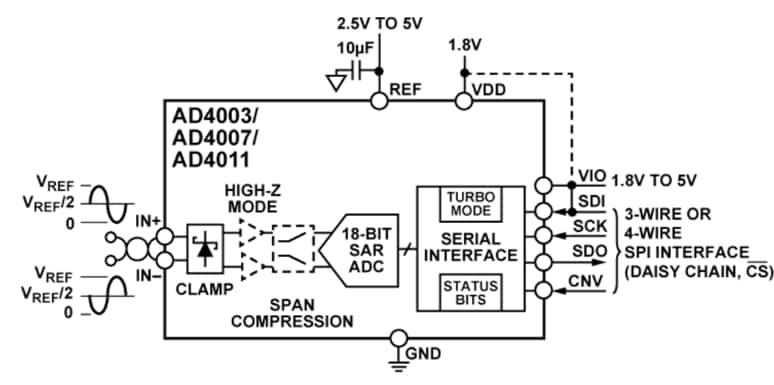

Funktionales Blockdiagramm

Veröffentlichungsdatum: 2020-03-09
| Aktualisiert: 2022-03-10
