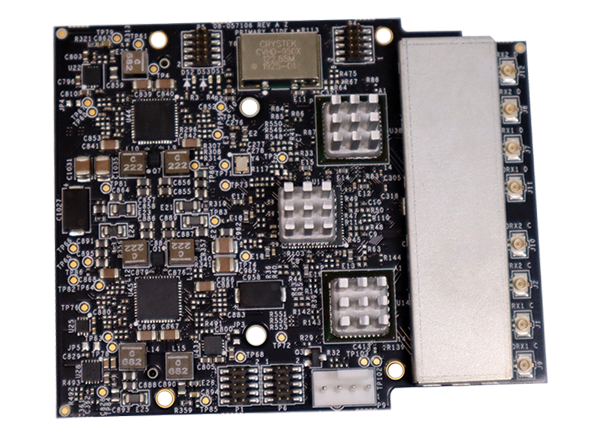

Analog Devices Inc. AD-FMCOMMS8-EBZ Integriertes HF-Design

Das Analog Devices Inc. AD-FMCOMMS8-EBZ integrierte HF-Design verfügt über zwei ADRV9009 Breitband-Transceiver von Analog Devices. Das Design entspricht den mechanischen Abmessungen gemäß VITA 57.1 von 84 mm × 69 mm, entspricht jedoch nicht vollständig den „Keep-Out“-Bereichen. Dieser Standard ermöglicht eine einfache Verbindung zu einem kompatiblen FPGA-Development Board, das einen mechanischen FMC-HPC-Steckverbinder und eine JESD204B Bus-Schnittstelle unterstützt. Es wird für das Prototyping mit bis zu 4 Sende- und Empfangskanälen verwendet, die in Phase und Frequenz synchronisiert werden können. Es kann auch mit dem ADRV9009-ZU11EG HF-SOM-System verwendet werden, das 8-Phasen- und Frequenz-synchronisierte Sende- und Empfangskanäle ermöglicht.
