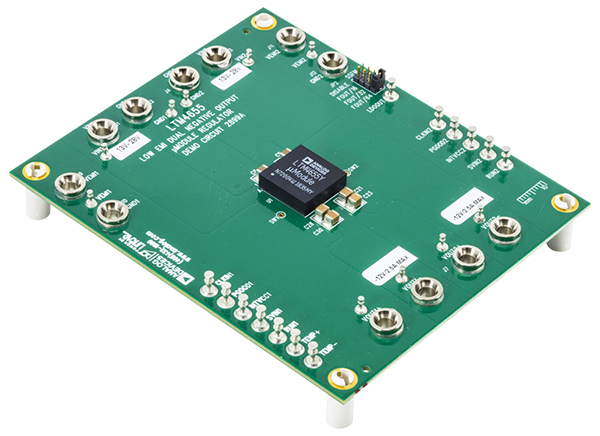

Analog Devices Inc. DC2898A und DC2899A LTM4655-Demonstrationsschaltungen

Analog Devices Inc. DC2898A und DC2899A LTM4655-Demonstrationsschaltungen bieten ein Referenzdesign für einen dual-invertierenden DC/DC-Wandler, der auf dem LTM4655 µModule-Regler basiert. Die DC1898A verfügt über einen Eingangsspannungsbereich von 13 V bis 40 V und zwei 12-V-Ausgänge mit jeweils bis zu 4 A. Die DC2899A verfügt über einen Eingangsspannungsbereich von 13 V bis 28 V und zwei 12-V-Ausgänge bei bis zu 2,5 A.

Die 2898A und 2899A Demonstrationsschaltungen verfügen jeweils über Kanal-Schaltfrequenzen, die auf 1,2 MHz eingestellt sind. Darüber hinaus kann der interne Oszillator, wenn die Ausgangsspannung aufgrund von Überlast oder Kurzschlüssen ausreichend zusammenbricht, auf ein Fünftel der programmierten Schaltfrequenz des LTM4655 rückgekoppelt werden, um den Leistungsschalter vor Schäden zu schützen. Die beiden Kanäle können für einen höheren Ausgangsstrom parallelgeschaltet werden.
