Analog Devices Inc. 16-Bit-Pseudo-Differential-SAR-ADCs

Analog Devices Inc. 16-Bit-Pseudo-Differential-ADCs mit sukzessivem Approximationsregister (SAR) sind präzise ADCs, die eine hohe Genauigkeit, hohe Geschwindigkeit und einen geringen Stromverbrauch bieten. Die 16-Bit-SAR-ADCs werden bei einem Einzelversorgungsbetrieb von 1,8 V mit einer Logikschnittstelle von 1,71 V bis 5,5 V betrieben. Diese SAR-ADCs mit hohem Durchsatz ermöglichen eine genaue Erfassung von Hochfrequenzsignalen und Dezimation für ein hohes Signal-Rausch-Verhältnis (SRV). Die 16-Bit-ADCs bieten die Möglichkeit zur Verkettung von ADCs und werden in einem Temperaturbereich von -40 °C bis +125 °C betrieben. Diese SAR-ADCs enthalten eine vielseitige SPI-kompatible serielle Schnittstelle, die sieben programmierbare Modi mit einer optionalen Aktivitätsanzeige bietet.

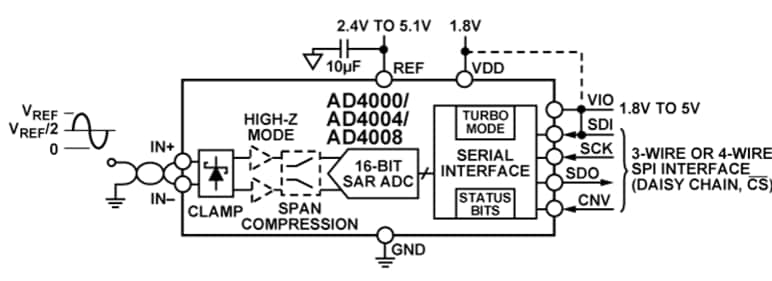

Die AD4000/AD4004/AD4008 SAR-ADCs sind mit einer 1,8-V-, 2,5-V-, 3-V- und 5-V-Logikschaltung kompatibel, die eine separate V_IO-Versorgung verwendet. Zu den typischen Applikationen gehören automatische Testgeräte, Präzisions-Datenerfassungssysteme, Anlagenautomatisierung, medizinische und batteriebetriebene Geräte.

Merkmale

Durchsatzoptionen: 2 MS/s/1 MS/s/500 kS/s
INL: ±1,0 LSB (max.)
Garantierte 16-Bit-Auflösung, ohne Codeauslassungen
Geringer Stromverbrauch:
- 4,9 mW/MS/s, 2,5 mW bei 500 kS/s, nur V_DD
- 7 mW/MS/s, 70 μW bei 10 kS/s und 14 mW bei 2 MS/s, insgesamt
SRV:
- 93 dB bei f_IN = 1 kHz (typisch), 90 dB bei f_IN = 100 kHz (typisch)
Überabgetastetes SRV:
- 96 dB bei 1,0 MS/s, OSR = 2
- 123 dB bei 1,9 kS/s, OSR = 1.024
Klirrfaktor (THD):
- -115 dB bei f_IN = 1 kHz (typisch), V_REF = 5 V
- -95 dB bei f_IN (typisch) = 100 kHz
Signal-Rausch- und Verzerrungsverhältnis (SINAD): 82 dB bei f_IN = 1 MHz
Einfacher Antrieb:
- Erheblich reduzierter Eingangsrückstoß

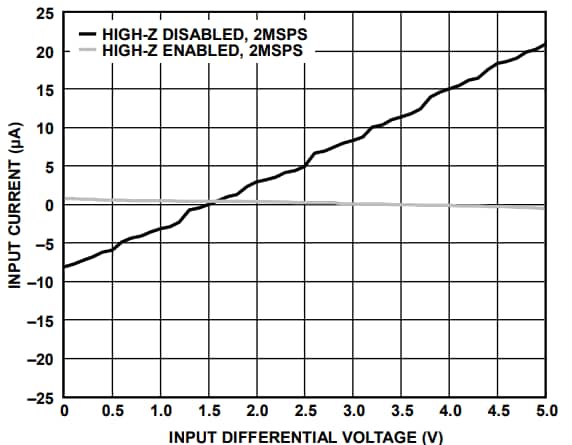

  - Eingangsstrom auf 0,4 μA/MS/s reduziert
- Lange Erfassungsphase, ≥ 79 % der Zykluszeit bei 1 MS/s
- Eingangsbereichskomprimierung für Einzelversorgungsbetrieb
- Schnelle Wandlungszeit ermöglicht niedrige SPI-Taktraten
- Eingangsüberspannungs-Klemmenschutz geht bis hinunter zu 50 mA

Differential-Pseudo-Eingangsbereich:
- 0 V bis V_REF mit V_REF von einem Spannungsbereich von 2,4 V bis 5,1 V
Einzelversorgungsbetrieb von 1,8 V mit Logik-Schnittstelle von 1,71 V bis 5,5 V
Erste genaue Umwandlung
SPI-/QSPI-/MICROWIRE-/DSP-kompatible serielle Schnittstelle
Möglichkeit zur Verkettung mehrerer ADCs
Betriebstemperaturbereich: -40 °C bis +125 °C

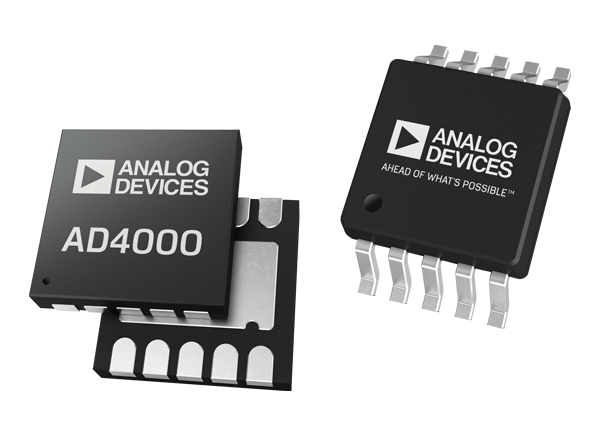

10-Pin-Gehäuse:
- LFCSP-Gehäuse von 3 mm x 3 mm und MSOP-Gehäuse von 3 mm x 4,90 mm
Pin-kompatibel mit der AD4003-/AD4007-/AD4011-Produktfamilie
