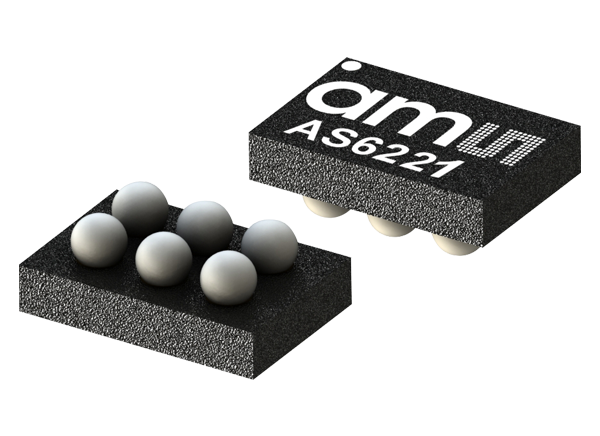

ams OSRAM AS6221 und AS6221T Digitale Temperatursensoren
ams OSRAM AS6221 und AS6221T Digitale Temperatursensoren bestehen aus einem Si-Bandgap-Temperatursensor, einem ADC, und einem digitalen Signalprozessor. Diese digitalen Temperatursensoren kommunizieren über einen digitalen 2-wire Bus mit anderen Bauteilen. Die Sensoren sind für den Einsatz in Applikationen ausgelegt, bei denen eine hohe Messgenauigkeit erforderlich ist, einschließlich der Messung der Hauttemperatur. Die Sensoren AS6221 und AS6221T können auch als Ersatz für PTC-Widerstände verwendet werden und eignen sich dank ihrer hohen Temperaturgenauigkeit und ihres extrem niedrigen Stromverbrauchs ideal für mobile bzw. batteriebetriebene Applikationen.
Die AS6221- und AS6221T-Sensoren sind einfach zu bedienen und verfügen über einen werkseitig kalibrierten Sensor, eine integrierte Linearisierung und die Möglichkeit, acht verschiedene I2C Adressen zu verwenden, was den Einsatz von acht AS6221- oder AS6221T-Bauteilen an einem Bus ermöglicht. Zusätzlich bietet das Temperatursensorsystem eine Alarmfunktion, die eine Unterbrechung auslöst, um Bauteile vor zu hohen Temperaturen zu schützen.
Die digitalen Temperatursensoren AS6221T sind nach NIST kalibriert, und die Verifizierungsgeräte werden von einem nach ISO/IEC-17025 akkreditierten Labor kalibriert.
Merkmale
- Hohe Messgenauigkeit von ±0,09 °C (+20 °C bis +42 °C)
- Geringer Stromverbrauch
- Typische 6µA während des Betriebs bei 4 Hz
- 0,1 µA Typischer standby
- Versorgungsspannungsbereiche
- 1,7 V bis 3,6 V für den AS6221 von 0 bis +125 °CC
- 1,71 V bis 1,98 V für den AS6221T von 0 bis +60 °CC
- Kleine PCB-Footprint-Größe von 1,5 mm x 1 mm (6-Ball WLCSP)
Applikationen
- Armbänder für Fitness und Gesundheit
- PCs
- Wearables
- HVAC
- Ersatz für PTCs
- Elektronische Ausrüstung
- Tablets
- Convertibles
- Laptop
Technische Daten
- -0,3 V bis 4 V maximaler Versorgungsspannungsbereich
- Maximaler Eingangsstrom: ±100 mA
- Elektrostatische Entladung (ESD)
- ±2000 V Human-Body-Modell
- Charged-Device-Modell: ±500 V (nur AS6221T)
- Analogsystem
- 16 Bit Auflösung
- 36 ms Typische Umwandlungszeit
- 20 ms maximale Anstiegszeit der Versorgungsspannung
- 50mV/ms Mindestanstiegsrate der Versorgungsspannung
- Digitales System
- Eingabebereich: 0,3 VV bis 0,7 VV
- ±1 µA Eingangsableitstrom
- 700 mV Typische Hysteresespannung
- ±10 µA Tristate-Ableitstrom
- Feuchteempfindlichkeit (MSL) 1
- Temperaturbereiche
- -40 °C bis +125 °C Betrieb
- -55 °C bis +125 °C Speicher
AS6221 Blockdiagramm
AS6221T Blockdiagramm
Verwandte Development Tools
ams OSRAM AS6221-EK Evaluierungskit
Eine einfache PCB, um eine einfache Evaluierung der AS6221 digitalen Temperatursensoren zu ermöglichen.
ams OSRAM AS6221-DK Demonstrationskit
Eine benutzerfreundliche Erkundung der AS6221 digitalen Temperatursensoren.
