ams OSRAM AS5047D & AS5147 Magnetic Rotary Position Sensor

ams' AS5047D and AS5147 sind hochauflösenden Drehwinkelsensoren undliefern schnelle absolute Winkelmessungen über den vollen 360-Grad-Messbereich. Die neuen Positionssensoren sind mit dem revolutionärenDynamic Angle Error Compensation (DAEC™), das keine signifikante Verzögerung hat, ausgestattet. Der Einfluss homogener, externer magnetischer Streufelder wird durch das robuste Design der Geräte unterdrückt. Mit der standardmäßigen 4-Kabel-SPI-Schnittstelle kann ein Host-Mikrocontroller absolute Winkelpositionsdaten mit 14-bit lesen und, ohne extra Programmierer, permanente Einstellungen programmieren.

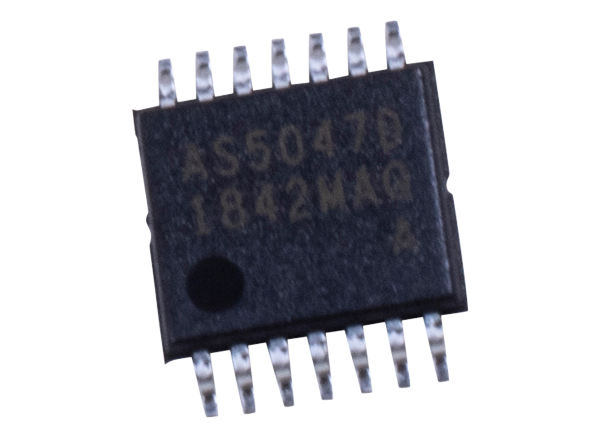

The ams OSRAM AS5047D and AS5147 High-resolution Rotary Position Sensors are both available as a single die in a compact 14-pin TSSOP package.

Merkmale

  • DAEC Dynamic Angle Error Compensation
  • 14-bit core resolution
  • Zero position, configuration programmable
  • SPI, ABI, UVW, PWM independent output interfaces
  • Immune to external stray fields
  • TSSOP-14 package

Applikationen

  • Brushless DC motor control
  • Automotive
  • Industrial
  • Optical encoder replacement

Datenblätter

Development Tools

AS5047D Magnetic Position Adapter Board

ams OSRAM AS5047D Magnetic Position Adapter Board

Enables quick and easy evaluation of the principle function of the AS5047D magnetic position sensor.

Learn Moreüber ams OSRAM AS5047D Magnetic Position Adapter Board View Productsverwandt mit ams OSRAM AS5047D Magnetic Position Adapter Board

Videos

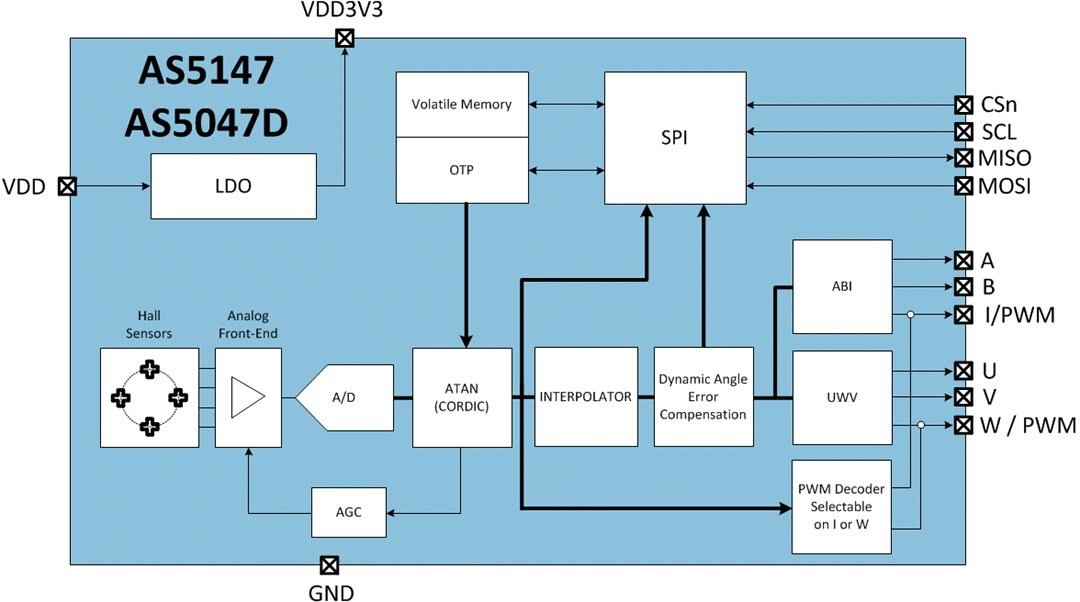

Block Diagram

Blockdiagramm - ams OSRAM AS5047D & AS5147 Magnetic Rotary Position Sensor
