ams OSRAM AS5270 Magnetische Winkelpositionssensoren

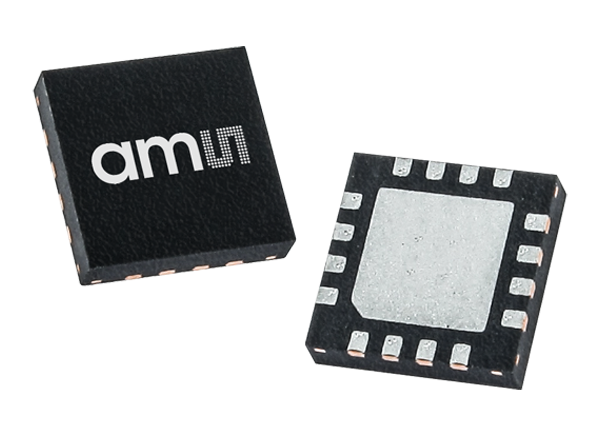

ams OSRAM AS5270 Magnetische Winkelpositionssensoren sind 14-Bit-Winkelsensoren mit hoher Auflösung. Die hochauflösenden Dual-Chip-Sensoren sind mit einer analogen Ausgangsschnittstelle (AS5270A) oder einer digitalen Ausgangsschnittstelle (AS5270B) verfügbar. Der digitale Sensor kann als Pulsweitenmodulations(PWM)- oder als Single-Edge-Nibble-Transmissions(SENT)-konforme Ausgangsschnittstelle programmiert werden. Der AS5270 wird bei einer Versorgungsspannung von 5 V betrieben und die Versorgungs- und Ausgangspins sind gegen eine Überspannung von bis zu +20 V geschützt. Die Versorgungspins sind gegen eine Umpolung von bis zu -20 V geschützt. Die AS5270 magnetischen Winkelpositionssensoren von ams OSRAM sind AEC-Q100 Klasse 0 qualifiziert und mit ISO26262 sicherheitskonform.
Merkmale
- Löst kleine Winkelabweichung mit hoher Genauigkeit
- Genaue Winkelmessung
- Höhere Haltbarkeit und niedrigere Systemkosten (keine Abschirmung erforderlich)
- Befähigt für sicherheitskritische Applikationen
- Geeignet für Automotive-Applikationen
Applikationen
- Bremspedal und Gaspedal
- Drosselklappe und Taumelklappen
- Kraftstoffstand-Messsysteme
- Fahrwerk-Fahrhöhe
- Abgasrückführung (AGR)
- Lenkwinkelsensoren
- 2/4-WD-Schalter
- Kontaktlose Potentiometer
Technische Daten
- 12-Bit-Auflösung bei 90° Mindestbogen
- Geringes Ausgangsrauschen, geringe inhärente INL
- Störfestigkeit gegen magnetische Streufelder
- Nach AEC-Q100 Klasse 0 qualifiziert
- 14-Bit mit hoher Auflösung
- Versorgungsspannung: 5 V
- Funktionale Sicherheit, Diagnosefunktionen, Dual-Redundanz-Chip-Version
- Analoger ratiometrischer, PWM- oder SENT-Ausgang
- Überspannungsschutz
- Redundant
- Temperaturbereich: -40° C bis +150 °C
Blockdiagramm
Zubehör
USB-Schnittstellen- und Programmierer-Box – Universal-Evaluierungstool für magnetische Positionssensoren mit I2C- oder SPI-Schnittstelle. Drehmagnethalter (RMH) – für den Einsatz auf magnetischen Drehwinkelsensor-Adapterboards für eine einfache Evaluierung ausgelegt. Programmiertool – dieses Tool kann die magnetischen Drehgeber der AS5000-Baureihe von austriamicrosystems programmieren. Programmierboard – wird für die schnelle Programmierung des magnetischen Winkelpositionssensors von ams mit einer UART-Schnittstelle verwendet.
Verwandtes Produkt
ams OSRAM AS5047U Rotary Position Sensor
14-bit on-axis magnetic rotary position sensor with up to 14-bit binary incremental pulse count.
ams OSRAM AS5172B Magnetic Position Sensors
Measures the orthogonal component of the flux density (Bz) over a full-turn rotation.
ams OSRAM AS5270 Adapterboards
Eine benutzerfreundliche Evaluierung der grundlegenden Funktion der AS5270 magnetischen Positionssensoren.
ams OSRAM AS5270 Sockelboard
Wird für die schnelle Programmierung der AS5270A und AS5270B magnetischen Drehwinkelsensoren verwendet.
