Positronic SMPL Mini-Rechtecksteckverbinder
Positronic SMPL Mini-Rechtecksteckverbinder bieten gedrehte Kontakte der Größe 22 und einen rechtwinkligen Lötanschluss. Diese Steckverbinder mit hoher Dichte verfügen über eine hohe Zuverlässigkeit mit 4 bis 50 festen Kontakten. Die Buchsenkontakte mit geschlossenem Eingang nutzen das einzigartige PosiBand®-System von Positronic. Die Steckverbinder sind mit Steckverbindern der SGMC- und SGM-Baureihe steckbar und erfüllen die Anforderungen gemäß MIL-DTL-28748- und UL E49351-Standards. Die SMPL Mini-Rechtecksteckverbinder sind für Rack- und Panel-Applikationen ausgelegt.
Merkmale
- Steckverbinder mit hoher Zuverlässigkeit und festen Kontakten
- Kontakte mit hoher Dichte der Größe 22
- Anschlüsse sind rechtwinklige (90 °) Lötplatinenmontage
- Buchsenkontakte mit geschlossenem Eingang nutzen das PosiBand-System
- Nennstrom: Signalpegel bis 13 A
- 4 bis 50 Kontakte
- Zahlreiche Polarisierungs- und Steckverbinder-Kodierungsoptionen (Keying)
- Steckbar mit SGMC- und SGM-Baureihe
- Ideal für Rack- und Panel-Applikationen
- Thermoelement-Kontaktoptionen verfügbar
- Große Auswahl von Optionen und Zubehör
- Konform mit MIL-DTL-28748 und UL E49351
Applikationen
- Militär
- Luft- und Raumfahrt sowie Verteidigung
- Schienen- und Nahverkehr
- Öl, Gas und Energie
- Medizintechnik
- Industrieapplikationen
- Prüf- und Messgeräte

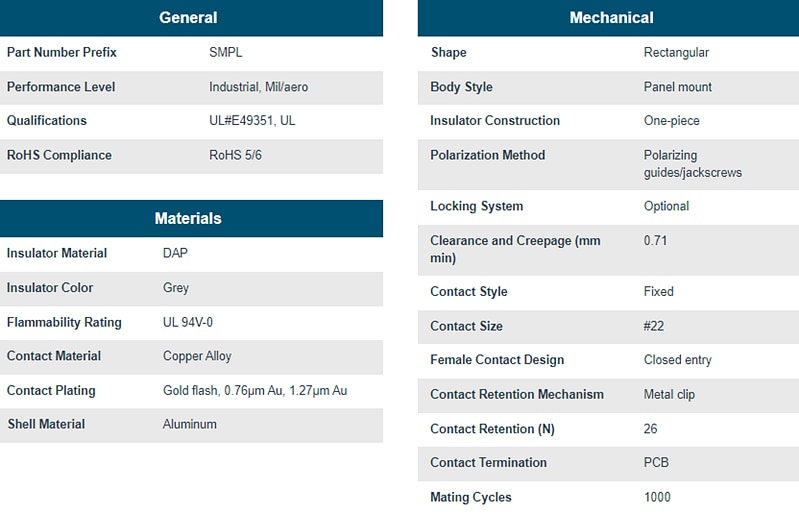

Technische Daten
- Isolatorwiderstand: 5 GΩ
- Spannungsfestigkeit: 2.200 Vrms
- Betriebsspannung: 250 Vrms
- Anfänglicher Durchgangswiderstand (max.): 4 mΩ
- Kontaktnennstrom: 5 A
- Bleifreies Lötverfahren 1
- Temperaturbereich: -55 °C bis +135 °C
Steckverbinder-Details
