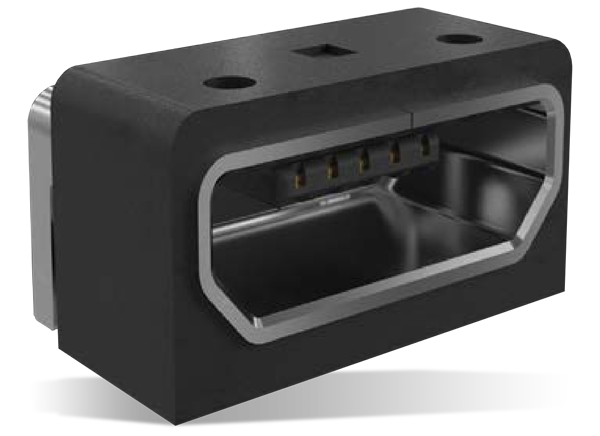

Amphenol Commercial Wasserdichte Micro-USB-2.0-Steckverbinder

Amphenol Commercial Wasserdichte Mikro-USB-2.0-Steckverbinder sind mit einer vollständigen Metallabschirmung verfügbar, die einen Schutz gegen elektromagnetische Störungen (EMI), Hochfrequenz-Störungen (RFI) und elektromagnetisches Entladen (ESD) bietet. Diese Typ-B-Steckverbinder mit zweilagigem Gehäusedesign mit Kunststoffzunge sorgen für eine hohe Zuverlässigkeit und verhindern Schäden. Die abgeschirmten USB-2.0-Steckverbinder unterstützen mit 1,8-A-Leistungskontakten ein schnelles Laden und können bis zu 3 A unterstützen. Diese Steckverbinder sind mit 5 Schaltungen ausgestattet, die zu Hochgeschwindigkeits-Transmissionen von bis zu 480 MBit/s fähig sind. Die wasserdichten USB-2.0-Steckverbinder sind RoHS-konform sowie halogenfrei und erfüllen die Anforderungen gemäß IPX4. Zu den Applikationen gehören Ladegeräte, Auto-Medien-Player/-Hub, Flash-Disk, Handy/Tablet, VR-Kamera, Festplattenlaufwerke, Industrie-Computer und Medizintechnik.

Merkmale

  • Mit 5 Schaltungen ausgestattet, die mit USB-2.0-Spezifikationen kompatibel sind
  • Hochgeschwindigkeits-Signal bis zu einer Transmission von 480 MBit/s
  • Robustes Gehäuse-Niederhalte-Design
  • Bessere Abzugskraft
  • Die kleinste USB-2.0-Schnittstelle
  • Platzsparend auf PCB
  • Optimiertes Gehäuseaufbau-Design mit vollständiger Metallabschirmung
  • Schützt gegen EMI, RFI und ESD
  • Robuste blattvergoldete Kontakte
  • Vollständig geschütztes Metallgehäuse mit umspritzter Dichtung
  • Verhindert Korrosion und verbessert die Zuverlässigkeit
  • Halogenfrei und RoHS-konform
  • Erfüllt die Umwelt-, Gesundheits- und Sicherheitsanforderungen
  • Optimierter Designaufbau mit Epoxid-Kleber-basierter Kunststoffdichtung
  • Erfüllt die Anforderungen gemäß IPX4

Technische Daten

  • Betriebstemperatur: -40 °C bis 85 °C
  • 100 MΩ (min.) Isolierung
  • ∆t30 °C (max.) Nennstrom/Temperaturanstieg
  • Mechanische Leistung:
    • 35 N (max.) Einfügungsdämpfung
    • 10 N (min.) Auszugskraft
  • DC-Spannung von 30 V
  • Signalkontakte mit 1 A und Leistungskontakte mit 1,8 A Strom

Applikationen

  • Automotive:
    • Ladegerät
    • Auto-Unterhaltungselektronik
    • Player/Hub
  • Verbraucher:
    • Verbindungs-Hub
    • Flash-Disk
    • Mobiltelefon/Tablet
    • VR-Kamera
  • Daten:
    • Festplattenlaufwerke
    • Solid-State-Laufwerke
  • Industrie- und Messgeräte:
    • Industrie-Computer
    • POS-System
  • Medizintechnik
