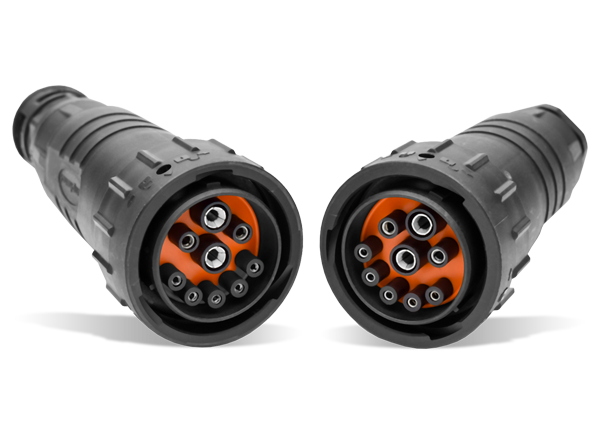

Amphenol-Tuchel Isobus Implement-Steckverbinder
Amphenol-Tuchel Isobus Implement-Steckverbinder sind mit ISO 11783-2 kompatibel und umfassen feldkonfektionierbare Kabelsteckverbinder und umspritzte Kabelsätze. Abgeleitet von der AHDP Duramate™ umgebungsfest abgedichteten Steckverbinder-Baureihe legt das Standardprotokoll die elektrische Verbindung von Anhängern zur Zugmaschine oder anderen landwirtschaftlichen Fahrzeugen fest, um Leistung, Signal und die CAN-Bus-Kommunikation zwischen der Zugmaschine und dem Anhänger zu übertragen.
Merkmale
- Kompatibel mit ISO 11783-2
- #8 Stromkontakte für eine Drahtstärke von 6/10/16 mm2
- Gedrehte und gestanzte Kontakte #12 und #16 verfügbar
- Schnelle und sichere Montage
- Feldkonfektionierbare Kabelsteckverbinder sowie umspritzte Kabelsätze verfügbar
Applikationen
- Verbindung zwischen Zugmaschine und Anhänger
- Standardisierte Verbindung gemäß ISO 1178302
Technische Daten
- Nennspannung von 24 VDC
- Temperaturbereich
- -40 bis +125 °C (Kabelsteckverbinder)
- -20 °C bis +85 °C (umspritzte Kabelsätze)
- IP67/IP6K9K IP-Schutzgrad (in gestecktem Zustand)
- Mechanische Lebensdauer von mehr als 100 Steckzyklen
- Bayonettverriegelungssystem
Veröffentlichungsdatum: 2018-05-16
| Aktualisiert: 2022-10-19
