Amphenol Advanced Sensors T3400 A2L Kältemittelerkennungssensoren/Eval Kit
Die T3400 A2L Kältemittelerkennungssensoren und das Evaluierungskit von Amphenol Advanced Sensors können Kältemittelgaslecks durch die Beurteilung der Wärmeleitfähigkeit eines bestimmten Gasgemischs erkennen. Während der Kältemittelabsaugung können Änderungen der Wärmeleitfähigkeit des Gasgemischs durch den Mikro-Wärmeleitfähigkeitsdetektor (TCD) gemessen werden. Die auf der Wärmeleitfähigkeit basierende Erkennung bietet die Vorteile einer hervorragenden, langfristigen Zuverlässigkeit und Widerstandsfähigkeit in rauen Betriebsumgebungen. Die Sensoren T3400 und T3401 zur Erkennung von Kühlmittelleckagen identifizieren wirksam Leckagen der Kühlgase R32 bzw. R454B. Der Sensor T3400 für die Erkennung von Kühlmittelleckagen verfügt über genaue, stabile und wiederholbare Messfunktionen. Diese Sensoren eignen sich ideal für Wohn- und Gewerbe-Klimaanlagen, Wärmepumpen und Kühlgeräte.
Merkmale
- Langfristige Zuverlässigkeit von 15 Jahren
- Kompakte Größe
- <15 s Schnelle Anschwingzeit
- Genaue, stabile und wiederholbare Messfähigkeit
- Verwendet einen MEMS-Wärmeleitfähigkeitssensor der zweiten Generation
- Patentierter „Wärmeübertragungsraum“
- Enthält einen Sensor zur Messung der relativen Feuchte und einen Luftdrucksensor
- Für R32-Gas (T3400) ausgelegt
- Für R454B-Gas (T3401) ausgelegt
- LFL-Messbereich 0 % bis 100 %
- Genauigkeit
- ±2,5 % LFL, Umgebungstemperatur 15 °C bis 25 °C, 30 % bis 70 % rF
- ±5 % LFL über den Betriebsbereich
- 5 VDC Versorgungsspannung (typisch)
- 22 mA Maximaler Spitzenbetriebsstrom
- -40 °C bis 60 °C Betriebstemperaturbereich
- IP54-Schutzart
Applikationen
- Klimaanlagen in Wohn- und Gewerbegebäuden
- Wärmepumpen
- Kühlgeräte
Installation von T3400 und T3401
Die Sensoren T3400 und T3401 zur Erkennung von Kühlmittelleckagen müssen stets der Messluft ausgesetzt sein. Der Standort muss gewählt werden, um den Luftaustausch zu maximieren und Toträume zu vermeiden. Am besten sollte die Entlüftung im Handstück nach unten zeigen. Ist dies nicht möglich, sollte es vertikal sein. Sie sollte niemals nach oben zeigen, um die Ansammlung von Schmutz und Wasser zu verhindern.
T3400-EVAL Kit
Das T3400 Sensor-Evaluierungskit für Kühlmittelleckerkennung ermöglicht einen schnellen und einfachen Betrieb des T3400 Sensors von Telaire über eine Standard-PC-Schnittstelle. Das Kit bietet ein kostengünstiges Development Tool und umfasst:
• USB-Laufwerk mit anwendbarer Software und Benutzeranleitung
• RS485-zu-USB-Adapter
• 1x T3400 Sensor zur Erkennung von Kühlmittelleckagen
T3401-EVAL Kit
Das T3401 Evaluierungskit für Kühlmittelleckerkennung ermöglicht einen schnellen und einfachen Betrieb des T3401 Sensors von Telaire über eine Standard-PC-Schnittstelle. Das Kit bietet ein kostengünstiges Development Tool und umfasst:
• USB-Laufwerk mit anwendbarer Software und Benutzeranleitung
• RS485-zu-USB-Adapter
• 1x T3401 Sensor zur Erkennung von Kühlmittelleckagen

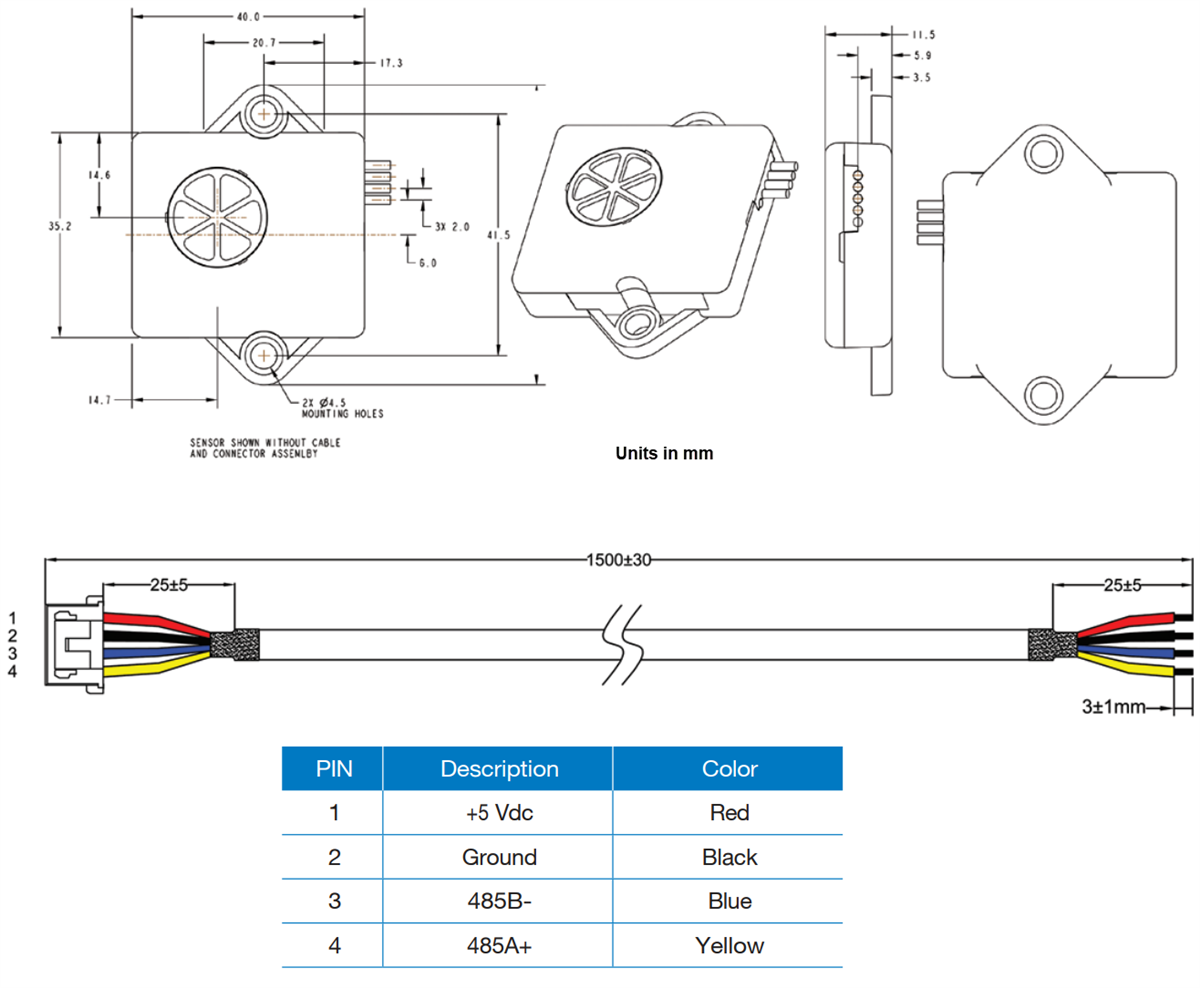

Abmessungen – Zeichnung
