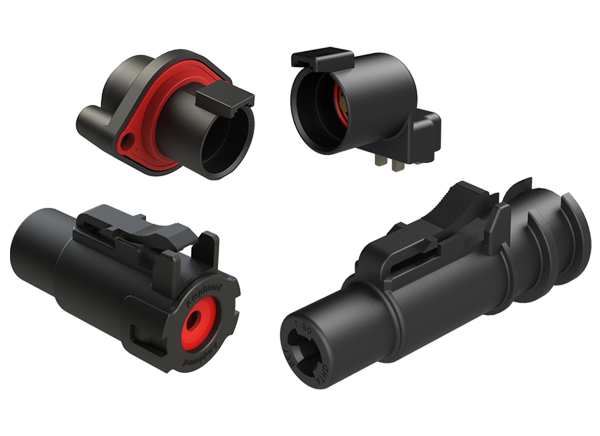

Amphenol Sine Systems ATHD Einpolige Hochleistungs-Strom-Steckverbinder

Amphenol Sine Systems ATHD Series™ Einpolige Hochleistungs-Strom-Steckverbinder bieten einen Nennstrom von bis zu 100 A, eine Nennspannung von bis zu 1.000 V_AC/DC und eine Lebensdauer von 100 Steckzyklen. Zu den Sicherheitsfunktionen gehören eine integrierte Verriegelung zur Verhinderung einer versehentlichen Trennung und ein hörbares Klicken und taktiles Einrastgefühl bietet eine Schaltungsbestätigung. Diese Steckverbinder bieten ein umgebungsfest abgedichtetes Verbindungssystem gemäß IP67-/69K-Schutzart und eine tragfähige Lösung für Nähte und Anschlüsse in rauer Umgebung. Diese Komponenten eignen sich hervorragend für Transport-, Marine-, Diagnose-, alternative Energie- und Landwirtschaftsapplikationen.

Merkmale

Steckbar mit Industriestandard-Steckverbindern
Einpolig
Gedrehte Kontaktgröße Nr. 4 (Drahtgröße 6 AWG)

Rundes Gehäuse aus Thermoplast
Flanschmontage oder in-Line (Wire-to-Wire)
Integrierte Verriegelung verhindert versehentliches Trennen

Applikationen

Hochleistung
Transport
Marine
Diagnostik

Militär
Alternative Energien
Landwirtschaft

Technische Daten

Nennstrom: bis zu 100 A
Nennspannung: bis zu 1.000 V_AC/DC
Isolierwiderstand bei 25 °C: 1.000 MΩ (min.)
Lebensdauer: 100 Steckzyklen
Betriebstemperaturbereich: -55 °C bis +125 °C
Drahtgrößen: 14 AWG bis 4 AWG

Verfügbare Modifikationen
- BMXX – BoardLock™ ATFHD-Anschlussbuchsen
- L009 – abgedichtete vordere Flansch-Anschlussbuchse für Innenmontage
- L013 – abgedichtete hintere Flansch-Anschlussbuchse für Außenmontage
- E003 – Endkappe
- OM – StructurePlus™ ATHD-Umspritzungs-fähig
