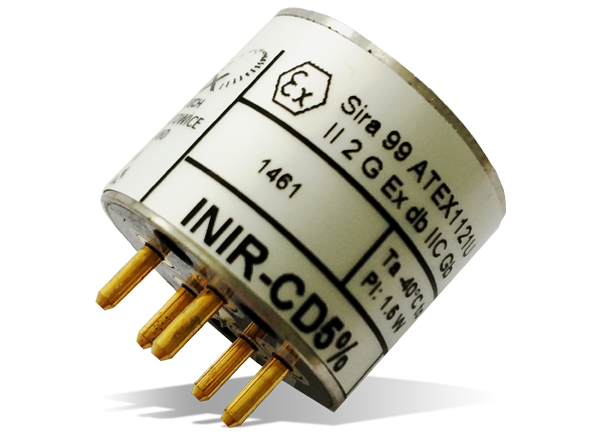

Amphenol SGX Sensortech Integrierter IR (INIR)-Sensor

Der integrierte IR-Sensor (INIR) von Amphenol SGX Sensortech ist ein benutzerfreundlicher digitaler Gassensor, der darauf ausgerichtet ist, mittels der neuesten SGX Sensortech Infrat-Technologie die Implementierungszeit zu verkürzen und die Produktivität zu erhöhen. Der integrierte IR-Sensor enthält die notwendige Elektronik und eingebettete Software für den Betrieb aus einer Niederspannungs-Gleichstrom-Stromversorgung. Der integrierte IR-Sensor verarbeitet Rohsignale und gibt ein lineares, temperaturkompensiertes Signal proportional zur angewendeten Gaskonzentration aus. Das Ausgangssignal ist in digitaler und analoger Form verfügbar.

Merkmale

  • Gassensor für drei Bereiche mit automatischer Umschaltung zwischen den Bereichen
  • Hohe Auflösung bis zu 10 ppm und Erkennungsstufe so niedrig wie 100 ppm
  • Digitale und analoge Konzentrationsausgabe
    • Vollständig linearisierte Konzentration
    • Temperaturausgleich
    • Kondensationsausgleichs-Algorithmus
    • Feuchtigkeitsausgeglichene Konzentration
    • Vorhersage- und Wiederholbarkeits-Fehler von 100 ppm
  • Interne Temperatur wird über UART digital übermittelt
  • Aktiv- und Referenzsignale werden digital überwacht und über UART übermittelt
  • Vollständige Fehlerdiagnose und Fehlergenerierung
  • Zyklische Redundanzprüfung (CRC)
  • Drei verschiedene Betriebsmodi
  • Automatische thermische Shutdown-Funktion
  • Automatische Überstromschutz-Funktion
  • Fortgeschrittener ESD-Schutz ±30 kV (IEC 61000-4-2)
  • Typischer geringer Stromverbrauch < 32 mA (Durchschnittswert)
  • Werkseinstellung für Methan und Kohlendioxid oder bei Bedarf für verschiedene andere Bereiche oder Gase
  • 24-Bit-Analog-Digital-Wandler (ADC)
  • 14-Bit Digital-Analog-(DAC)-Ausgang
  • Einfache Implementierung in ein Sensoriknetzwerk
  • Zertifizierter Sensor für den Einsatz in explosionsgefährdeten Bereichen (EX)

Applikationen

  • Gefahrenbereiche
  • Bergbau
  • Steuerung und Automatisierung
  • Luftqualität in Innenräumen
  • Arbeitsschutz- und -sicherheit

Technische Daten

  • 3.2VDC to 5.25VDC supply voltage range
  • 30mA to 35mA average current consumption range
  • Temperature ranges
    • -40°C to +75°C operating
    • -20°C to +55°C storage
  • 0.8°C/min typical temperature cycle limits
  • 80kPa to 120kPa pressure range
  • ø19.9mm to ø20.1mm diameter range
  • 16.50mm to 16.70mm height range
  • 4.0mm to 5.6mm pin height range
  • Stainless steel body material
