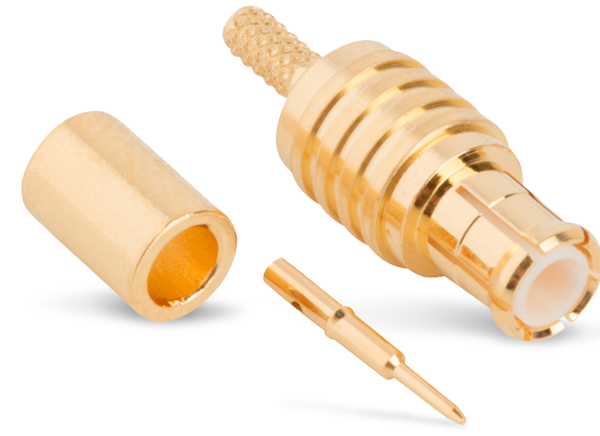

Amphenol RF 50Ω-MCX-Steckverbinder

Amphenol RF 50Ω-MCX-Steckverbinder bieten einen hohen Wirkungsgrad und eine hohe Leistungsfähigkeit und verfügen über sichere, schnelle und einfache Einrast-/Ausrast-Kupplungen mit einem kleinen Außendurchmesser. Diese Steckverbinder eignen sich für eine große Auswahl von flexiblen Mini-RG-Koaxialkabeln, einschließlich halbstarren Kabeln. Ideal für Applikationen wie WLAN, GPS, Automotive, Basisstationen, drahtlose/Netzwerk-Antennen, Messgeräte und Telekommunikation.

Merkmale

Broadband performance with low reflection from DC to 6GHz
Quick connect / disconnect snap-on mating reduces installation time
Accommodates a wide range of miniature RG flexible semi-rigid coaxial cables

Applikationen

Base stations
Components (filters, amplifiers, combiners)
GPS
Head-end equipment
Instrumentation

PC/LAN
Radios
Telecom
Wireless network antennas

Merkmale

Impedanz: 50 Ω
Frequenzbereich: 0 bis 6 GHz
Nennspannung: 335 V_RMS
Spannungsfestigkeit: 1.000 V
VSWR:
- Gerade Steckverbinder: 1,00 bei 2,5 GHz
- Rechtwinklige Steckverbinder: 1,10 bei 2,5 GHz
Durchgangswiderstand:
- Mittelkontakt: 5 mΩ
- Außenkontakt: 1 mΩ
Isolationswiderstand: mindestens 5.000 MΩ
Einfügungsdämpfung: 0,10 dB bei 1 GHz
Betriebstemperatur: -65 °C bis 165 °C
