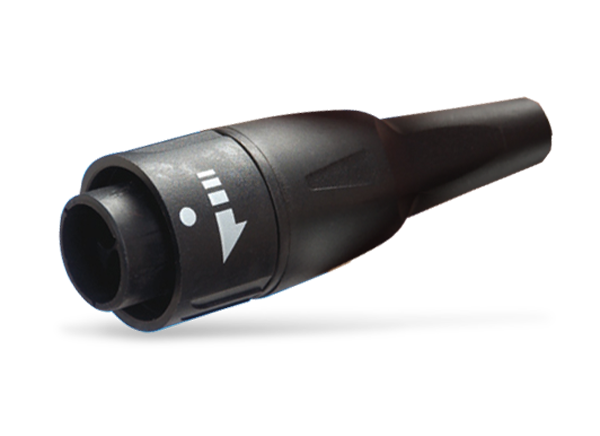

Amphenol Alden PL-900SM-N Pulse-Lok® Steckverbinder

Amphenol Alden PL-900SM-N Pulse-Lok® Steckverbinder sind in mehreren Stromkreis-Einstellungen für elektronische Applikationen in Industrie und Medizin verfügbar. Für eine dauerhafte Kontaktsicherheit verfügen diese Steckverbinder über einen automatischen Pulse-Lok Verriegelungs- und Schnellentriegelungsmechanismus. Die PL-900SM-N Steckverbinder widerstehen mindestens 5.000 Steckzyklen und bieten bis zu 14 Kontaktpositionen. Diese Steckverbinder sind in einem Nylon-Steckverbindergehäuse untergebracht und verfügen über thermoplastische Gummi-Flex-Entlastungen. Die PL-900SM-N Steckverbinder sind wasserdicht und arbeiten in einem Temperaturbereich von -20 °C bis 105 °C.

Merkmale

  • Pulse-Lok® automatischer Verriegelungs-/Schnellentriegelungsmechanismus sorgt für eine dauerhafte Kontaktsicherheit
  • Verdeckte Kontakte erfüllen die Anforderungen der IEC- und UL-Sicherheitsspezifikationen
  • Als robuste umspritzte Kabelsätze verfügbar
  • Polarisiertes Gehäuse verhindert Fehlsteckung
  • 14 proprietäre Farbkombinationen für die Kodierung
  • Wasserdicht (IP-67-Schutzklasse)
  • Sterilisierbar
  • Chemikalienbeständiges Gehäuse
  • Bis zu 5.000 Steckzyklen (mit Standard-Kontakten)
  • Werksseitig angeschlossene und umspritzte Kabel-
  • sätze für mehr Flexibilität und Zugentlastung

Technische Daten

  • Elektrische Daten:
    • Min. Lebensdauer von 5,000 Steckzyklen
    • Hohe Nennströme gemäß UL/ANSI/EIA
    • 2.200 V RMS dielektrische Spannungsfestigkeit (Kontakt-zu-Kontakt und Kontakt-zu-Außengehäuse)
    • Isolationswiderstand gemäß ANSI/EIA-364-14
  • Umweltdaten:
    • Betriebstemperatur: -20 °C bis 105 °C
    •  IP-67 (IEC) Feuchtigkeitsbeständigkeit
    • UL94 V-0 Brennbarkeitsprüfung (nur PL900SM-V)
    • Gamma-, EtO- und Autoklav-sterilisierbar
    • Gängige oder Reinigungsmittel-Chemikalienbeständigkeit
  • Mechanische Daten:
    • Max. 5.000 Steckzyklen
    • Haltekraft:
      • Min. 50 lbs. (22,7 kg) für eingesetzte Steckverbinder
      • 50 lbs. (22,7 kg) für Kabel zu Steckverbinder (typisch)
      • Nr. 12 bis Nr. 22 Hohlkontakt-Drahtgröße
      • Überprüfung bei 7 lbs. (3,2 kg) gemäß IEC60601-1 Kontaktisolierung
  • Material:
    • Nylon-Steckverbindergehäuse
    • Thermoplast-Gummi-Flex-Entlastungen
    • Messing-/BeCu-Kontakte/Sockel
    • Goldbeschichtung gemäß MIL-G-45204C
