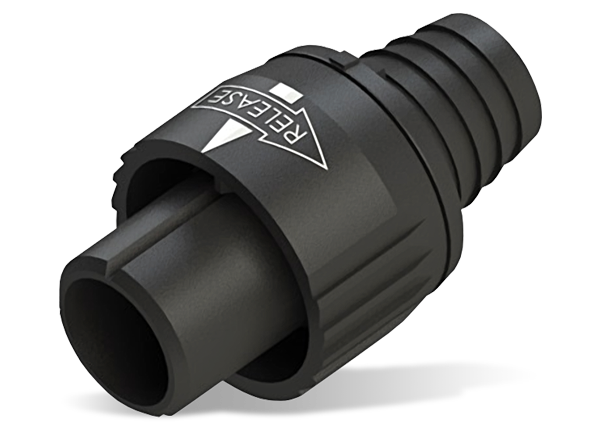

Amphenol Alden PL-700SM-N Pulse-Lok® Steckverbinder

Amphenol Alden PL-700SM-N Pulse-Lok® Steckverbinder sind Steckverbinder mit automatischer Kopplung und Kunststoffgehäuse und verfügen über selbstdichtende Press & Seal™ Kontakte und Backshells. Diese Steckverbinder verfügen über eine automatische Pulse-Lok-Verriegelung und Verbindungsbestätigung. Die PL-700SM-N Steckverbinder widerstehen bis zu 5.000 Steckzyklen und bieten bis zu 27 Kontaktpositionen. Diese Steckverbinder sind in einem Thermoplast-Steckverbindergehäuse untergebracht und verfügen über thermoplastische Gummi-Flex-Entlastungen. Die PL-700SM-N Steckverbinder sind wasserdicht und arbeiten in einem Temperaturbereich von -20 °C bis 105 °C. Diese Steckverbinder können mit Dampf-Sterilisation, Gamma-Sterilisation sowie Ethylenoxid-(EtO)-Sterilisationsmethoden sterilisiert werden.

Merkmale

  • Automatische Pulse-Lok®-Verriegelung/Verbindungsbestätigung
  • Rundes Miniatur-Gehäuse mit einem Durchmesser von 0,7 Zoll
  • Bis zu 27 Kontaktpositionen
  • 16 Standard-Farbkombinationen
  • Mehrere und proprietäre Keying-Optionen
  • Als umspritzte Kabelsätze verfügbar
  • Individuelle Konfigurationen erhältlich
  • Wasserdicht (IP-67-Schutzklasse)
  • Dampf-, EtO- und Gamma-sterilisierbar
  • Chemikalienbeständiges Gehäuse
  • Bis zu 5.000 Steckzyklen mit Standard-Kontakten
  • Werksseitig angeschlossene und umspritzte Kabelsätze für mehr Flexibilität und Zugentlastung

Technische Daten

  • Elektrische Daten:
    • Min. Lebensdauer von 5,000 Steckzyklen
    • 10 mΩ Durchgangswiderstand
  • Mechanische Daten:
    • Max. 5.000 Steckzyklen
    • Haltekraft:
      • Min. 25 lbs. (11,3 kg) eingesetzte Steckverbinder
      • 35 lbs. (16 kg) Kabel zu Steckverbinder (typisch)
      • Min. 45 lbs. (20,4 kg) Backshell zu Steckerverbinder-Gehäuseausführungen
    • Gehäuseausführungen:
      • Inline-Stecker
      • Anschlussbuchse zur vorderen und rückseitigen Panelmontage
      • Inline-Anschlussbuchsen
  • Material:
    • Thermoplast-Steckverbindergehäuse
    • Thermoplast-Gummi-Flex-Entlastungen
    • Messing-/BeCu-Kontakte
    • Goldbeschichtung gemäß MIL-G-45204
  • Umweltdaten:
    • Betriebstemperatur: -20 °C bis 105 °C
    • IP67 Feuchtigkeitsbeständigkeit
    • Gamma-, EtO- und Autoklav-sterilisierbar
    • Gängige oder Reinigungsmittel-Chemikalienbeständigkeit

View All

Pulse-Lok® Steckverbinder

Amphenol Alden Pulse-Lok® Steckverbinder

Verfügen über ein einzigartiges Verriegelungssystem mit visueller, hörbarer und taktiler Einrastbestätigung.
