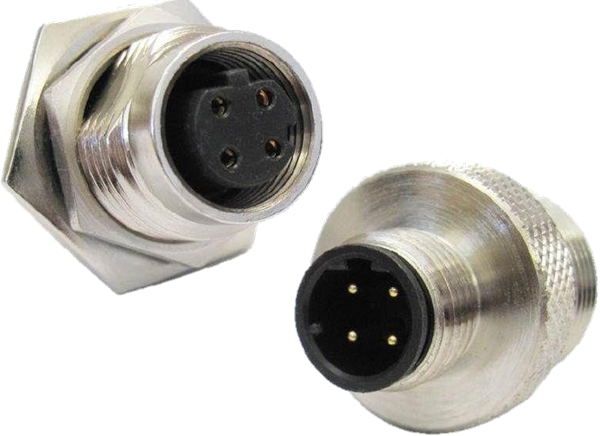

Amphenol Industrial Max-M12 Steckverbinder

Die Amphenol Industrial Max-M12-Steckverbinder sind robuste Hochgeschwindigkeitssteckverbinder, die für besonders schwierige Umgebungsbedingungen konzipiert wurden. Die Max-M12-Steckverbinder basieren auf den Standards IEC 61076-2-101 und SAE J 2839 und sind somit die ideale Lösung für eine Vielzahl von besonders schwierigen Anwendungsbedingungen. Dazu gehören insbesondere Anwendungen mit Baumaschinen, Forstmaschinen, Navigation, GPS, Telematik, Bergbaumaschinen und -anlagen, landwirtschaftlichen Maschinen und Geräten sowie Sensoren, Reglern, Betätigern und Schaltern. Diese Steckverbinder von Amphenol Industrial verfügen über eine IP67-Einstufung oder höher. Die Max-M12 Geräte sind abwärtskompatibel mit IEC 61076-2-101 (M12).

Merkmale

  • HDM 12 versions available
    • Plastic or metal (for shielding)
    • 90° right angle and straight connector offerings
    • 3-, 4-, and 5-way circuit patterns
    • A, B, D and P polarity codes - based on IEC 61076-2-101
  • Available as stand-alone connectors and cable assemblies (standard and overmolded)
  • More resistant to terminal damage
  • Terminals capable of being terminated to:
    • 0.8mm2 (18AWG) or 0.5mm2 (20AWG) conductors as defined by SAE J1128 and 0.75mm2 and 0.50mm2 conductors as defined by ISO 6722
  • 444N (100LBF) pull force on cable
  • Backward compatible with IEC 61076-2-101 (M12)
  • Extreme environmental testing based on J2839 requirements
    • High-pressure wash down

Applikationen

  • Construction machinery and equipment
  • Harsh environment sensors, controllers, actuators, switches, etc.
  • Navigation, GPS, and Telematics applications
  • Mining machinery and equipment
  • Agricultural machinery and equipment
  • Forestry equipment

Technische Daten

  • SAE J 2839 compliant
  • IP67 or higher
  • Backward compatible with IEC 61076-2-101 (M12)
  • Provisions for overall cable shield or drain wire to the connector plug housing
  • Connection resistance - maximum millivolt drop of 50mV
