Amphenol Sine Systems M22 und M35 PowerBOSSlite™ Stromkabel und Steckverbinder

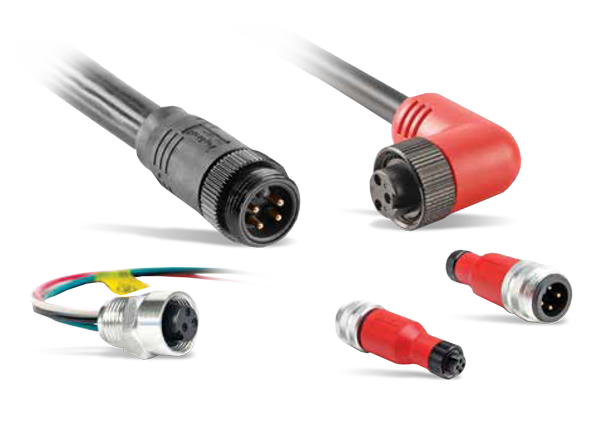

Amphenol Sine Systems M22 und M35 PowerBOSSlite™ Stromkabel und Steckverbinder sind Hochleistungsstromkabel und Steckverbinder, in ein- und zweiphasigen Kabeloptionen verfügbar sind. Diese Stromkabel und Steckverbinder sind als Stecker und Buchse in Schwarz und Rot erhältlich. Die M22 und M35 Steckverbinder und Stromkabel sind in verschiedenen T-Profilen, Staubkappen, einendigen Steckverbindern, doppelendigen Steckverbindern und Anschlussbuchsen erhältlich.
M22 Stromkabel und Steckverbinder
Die M22 PowerBOSSlite™ Stromkabel und Steckverbinder werden in Verbindungs- oder Verzweigungskabelsätzen mit drei und 4 Positionen angeboten. Diese Steckverbinder bieten einen maximalen Strom von 15 A, eine maximale Spannung von 600 V, ein ölbeständiges PVC-Gehäuse, IP67-Schutzklasse, NEMA 6P-Schutz und verfügen über einen Leiterquerschnitt von 14 AWG. Die M22 einphasigen Kabel arbeiten in einem Temperaturbereich von -20 °C bis 90 °C und die zweiphasigen Kabel in einem Temperaturbereich von -20 °C bis 105 °C. Durch diese Steckverbinder gibt es weniger Ausfallzeiten, es werden keine speziellen Werkzeuge benötigt und Wartungs-, Fertigungs- und Arbeitskosten werden reduziert.
M35 Stromkabel und Steckverbinder
Die M35 Stromkabel und Steckverbinder werden werden in Verzweigungskabelsätzen mit drei und vier Positionen angeboten. Diese Steckverbinder bieten einen maximalen Strom von 30 A, eine maximale Spannung von 600 V, ein ölbeständiges PVC-Gehäuse, IP67-Schutzklasse, NEMA 6P-Schutz und verfügen über einen Leiterquerschnitt von 10 AWG. Die M35 einphasigen Kabel arbeiten in einem Temperaturbereich von -20 °C bis 90 °C und die zweiphasigen Kabel in einem Temperaturbereich von -20 °C bis 105 °C. Durch diese Steckverbinder gibt es weniger Ausfallzeiten, es werden keine speziellen Werkzeuge benötigt und Wartungs-, Fertigungs- und Arbeitskosten werden reduziert.
Merkmale
- Maximale Spannung von 600 V
- Leistungsstark und kostengünstig
- Ein- und zweiphasige Kabeloptionen
- Kompatibel mit bestehenden industrieweiten Standardprodukten
- Ausgewählte Teile in Schwarz und Rot erhältlich
- M22:
- Maximaler Strom von 15 A
- Leiterquerschnitt: 14 AWG
- M35:
- Maximaler Strom von 30 A
- Leiterquerschnitt: 10 AWG
Technische Daten
- M22:
- Ölbeständiges PVC-Gehäuse
- Kontakte: Kupferlegierung
- IP67-Schutzklasse und NEMA 6P-Schutz
- Bearbeitetes Aluminium und eloxiertes Anschlussbuchsengehäuse
- Einphasig:
- 41 x 30 Litzenkupfer
- 90 °C trocken oder nass
- Brennbarkeitsprüfung FT-4 und UL-gelistet
- Schwarzer TPE-Kabelmantel
- Zweiphasig:
- 105 x 34 Litzenkupfer
- 90 ºC trocken oder 75 ºC nass
- CSA-zertifiziert Typ STOOW
- Schwarzer PVC-Kabelmantel
- M35:
- Ölbeständiges PVC-Gehäuse
- Vergoldet über Kupferlegierungskontakten
- IP67-Schutzklasse und NEMA 6P-Schutz
- NFPA-79 erfüllt die Anforderungen an Motor- oder Zweigstromkreise
- 65 kA Kurzschlussbeständigkeit
- Bearbeitetes Aluminium und eloxiertes Anschlussbuchsengehäuse
- Einphasig:
- 105 x 30 Litzenkupfer
- 90 °C trocken oder nass
- Brennbarkeitsprüfung FT-4 und UL-gelistet
- Schwarzer TPE-Kabelmantel
- Zweiphasig:
- 105 x 30 Litzenkupfer
- 90 ºC trocken oder 75 ºC nass
- CSA-zertifiziert Typ STOOW
- Schwarzer PVC-Kabelmantel
