Amphenol PCD Shenzhen HVBI-Steckverbinder

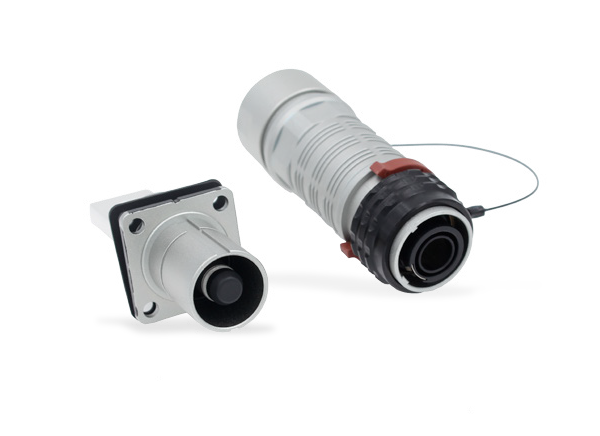

Die Rundsteckverbinder der HVBI-Baureihe von Amphenol Industrial sind eine qualitativ hochwertige, leistungsstarke Hochspannungslösung für Elektrofahrzeuge (EV). Die Steckverbinder werden über die Radsok-Technologie von Amphenol mit Strom versorgt. Radsok-Technologie liefert hohe Stromstärken in engeren Räumen, hohe Zuverlässigkeit, hohen Nennstrom, geringe Gegenkraft und hohe Lebensdauer. Die EMI-abgeschirmten HVBI-Steckverbinder nutzen ein Push-Pull-High-Voltage-Interlock-Loop (HVIL)-Verriegelungssystem mit einem hörbaren „Klick“, das kein Werkzeug zum Entfernen benötigt. Sie sind auch in begrenzten Räumen einfach zu installieren und RoHS-konform.
Merkmale
- High voltage with interlock
- Easy to install in a limited space
- Push-pull HVIL locking system with audible "click"
- EMI shielding
- No tool required for unmating
- IP67 sealing (mated)
- Multiple coding positions
- IP2X Touch Proof
- RoHS Compliant
Technische Daten
- Mechanical
- >200 mating cycles durability
- 16mm2 to 70mm2 wire range
- Crimping connection type
- Electrical
- 1000V rated voltage
- 250A maximum DC rated current
- >2000MΩ insulator resistance
- 3000VAC dielectric withstand voltage
- Environmental
- IP67 sealing when mated
- -40°C to +125°C temperature range
- UL 94V-0 inflammability
- Salt Spray tested for 48h and 96h
Materialien
- Aluminum alloy shell with zinc, nickel plating, and anodic oxidation
- Silver-plated copper alloy contacts
- Flame-retardant thermoplastic composition insulator
- Rubber sealing
Veröffentlichungsdatum: 2017-06-27
| Aktualisiert: 2022-03-11
