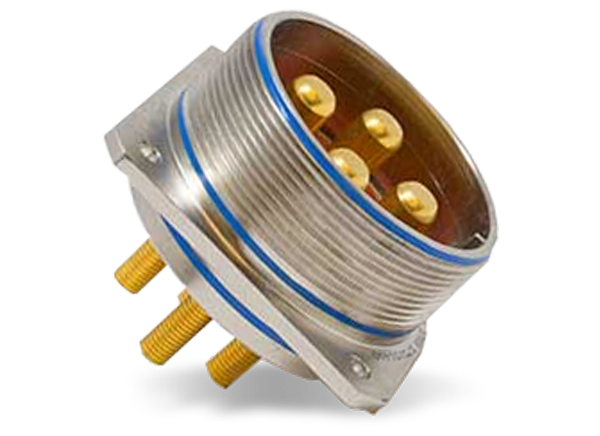

Amphenol Aerospace Hochleistungssteckverbinder
Die Hochleistungs-Steckverbinder von Amphenol Aerospace wurden mit fortschrittlicher RADSOK®-Kontakttechnologie und neuen Kontaktanschlussmethoden entwickelt. Diese Steckverbinder verwenden Matrix 5015- und GT-5015-Steckverbinderschnittstellen und Werkzeugeinsatzanordnungen für Hochleistungsapplikationen. Die Hochleistungs-Steckverbinder verfügen über ein Gewinde oder eine Bajonettkupplung, Standardschnittstellen für das bestehende Verkabelungsdesign und vergoldete Kontakte für höhere Leistung. Diese Steckverbinder sind als Wandmontagen-Anschlussbuchse, Boxmontagen-Anschlussbuchse, gerader Stecker mit Hinterzugang, gerader Stecker, Kontermutter und selbstschließenden Steckergehäusetypen verfügbar. Die verschiedenen Kontaktarten der Hochleistungs-Steckverbinder umfassen Außengewindeanschlüsse, Innengewindeanschlüsse, Crimp, PC-Enden und Busleisten.
Die RADSOK(RADial SOcKet)-Kontakttechnologie bietet einen soliden Kontakt mit hoher Dichte zum Steckpin. Dieser Kontakt verfügt über eine hyperbolische und gestempelte Gitterkonfiguration, die eine große, koaxiale Kontaktoberfläche ermöglicht. Die RADSOK-Kontakte eignen sich hervorragend für Crimpanschlüsse, die wiederholte Steckzyklen und Hochstrom mit einem niedrigen Millivolt-Abfall benötigen.
Merkmale
- Fortschrittliche RADSOK-Kontakttechnologie
- Neue Kontaktanschlussmethoden
- 40 % bis 50 % höhere Strombelastbarkeit gegenüber standardmäßigen 5015-Steckverbindern
- Gewinde oder Bajonettkupplung erhältlich
- Standardschnittstellen zur Nutzung vorhandener Verkabelungsdesigns, bei denen eine hohe Leistung erforderlich ist
- Vergoldetes Design für eine hohe Leistungsfähigkeit in anspruchsvollen Umgebungen
- Kontaktarten:
- Außengewindeanschluss
- Innengewindeanschluss
- Crimp (abnehmbar mit Durchführung)
- Lötung (abnehmbar mit Durchführung)
- Lötung (vergossen)
- Sammelschiene
- PC-Ende (vergossen)
- Gehäusearten:
- Wandmontage-Anschlussbuchse
- Boxmontage-Anschlussbuchse
- Gerader Stecker mit Hinterzugang (nur PKB)
- Gerader Stecker
- Feststellmutter Buchse
- Feststellmutter Buchse mit rückwärtigen Gewindeeingängen
- Selbstschließender Stecker (nur PKT)
Technische Daten
- Betriebstemperaturbereich für RF-, RL- und RK-Beschichtung: -55 °C bis +200 °C
- -55 °C bis 175 °C Betriebstemperaturbereich für RW, DT und DZ Finish
