Amphenol Commercial FLM Zhaga Book 20 Dali-Schnittstellen-Steckverbinder
Amphenol Commercial FLM Zhaga Book 20 Dali-Schnittstellen-Steckverbinder sind DALI-Schnittstellen-Steckverbinder für Innenraumleuchten. Die FLM-Baureihe ist mit dem Zhaga Book 20 konform, das Steckverbinder mit zwei Positionen spezifiziert, die als Beleuchtungs-Erweiterungsmodul-Anschlussbuchsen (LEX-MR) und Leuchtenstecker (LEX-LP) für DALI-2-Applikationen (Digital Addressable Lighting Interface, DALI) identifiziert sind. DALI-2 ist ein intelligentes Schnittstellenprotokoll zwischen Innenleuchten, Sensoren und Kommunikationsmodulen. Die standardisierten Steckverbinder der Book-20-FLM-Baureihe von Amphenol ermöglichen die Verbindung von Modulen mit dem LED-Treiber und dem Steuersystem. Die Module können einfach vor Ort gewartet und bei Bedarf ausgetauscht werden.

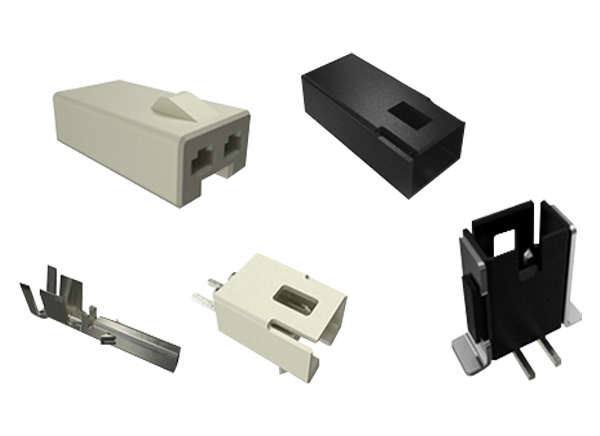

Die Module können einfach vor Ort gewartet und bei Bedarf ausgetauscht werden. Die FLM-Anschlüsse sind in Wire-to-Wire- und Wire-to-Board-Konfigurationen erhältlich. Die Pin-Kontaktsteckverbinder (LEX-MR Anschlussbuchsen) sind als rechtwinklige oder vertikale PCB-Montage mit SMT-Kontaktenden oder als Drahtanschlussgehäuse für die Verwendung mit Crimpkontakten (separat erhältlich) verfügbar. Die Sockel-Kontaktsteckverbinder (LEX-LP Stecker) sind für die Verwendung mit Crimp-Drahtkontakten (separat erhältlich) oder mit integrierten Kontakten mit Poke-In-Drahtanschluss verfügbar.
Merkmale
- Trennbare Schnittstelle mit zwei Positionen und Poka-Yoke-Funktionen
- Ermöglicht das DALI-2-Protokoll und sorgt für eine korrekte Steckausrichtung
- Die integrierte Vertiefungsverriegelung mit niedrigem Profil bietet eine Haltekraft von mindestens 5 N
- Bietet eine sichere Verbindung mit einer einfachen Trennung
- SMT-Anschlussbuchsen verfügen über rautenförmige Ausrichtungshaken
- Hält SMT-Steckverbinder während des Lötvorgangs in einer sicheren Ausrichtung auf dem Board
- SMT-Buchsen sind in rechtwinkliger und vertikaler Konfiguration erhältlich
- Vielseitige Designoptionen
- Stecker sind mit Crimp-Sockelkontakten oder Poke-In-Drahtanschlussoptionen verfügbar
- Optionen ermöglichen eine Montage in großen Stückzahlen oder eine einfache Vor-Ort-Montage/-Wartung
- Der LEX-LP Steckverbinder ist ein berührungssicheres Design mit IP20-Schutzart
.- Gehäuse schützt Kontakte in ungestecktem Zustand
Applikationen
- Lichtstärkenerkennung
- Anwesenheitserkennung
- Überwachung der Luftqualität
- Drucktasten-Steuerungen
- Drahtlose Netzwerke
- Personenzählung
- Temperaturerkennung
- Audioerkennung
Technische Daten
- Nennstrom
- 7 A (max.) pro Schaltung mit einem Draht von 18 AWG
- 5 A (max.) pro Schaltung mit einem Draht von 20AWG
- 3 A (max.) pro Schaltung mit einem Draht von 22 AWG
- Nennspannung: 250 VAC / 250 VDC
- Spannungsfestigkeit: 1500 V AC
- Betriebstemperaturbereich: -40 °C bis +105 °C
- Zhaga Book 20 Schnittstellen-Spezifikation
- Amphenol S6172C Produktspezifikation
- RoHS-konform gemäß EU-Verordnung 2011/65/EU und Änderungen
