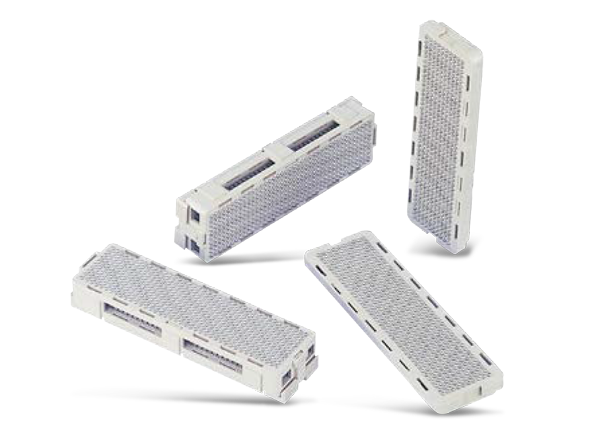

Amphenol FCI MEG-Array® Mezzanine-Steckverbindersystem
Das MEG-Array®-Mezzanine-Steckverbindersystem von Amphenol FCI bietet die hohe Dichte und hohen Geschwindigkeiten eines großen Arrays zusammen mit der Zuverlässigkeit und Wirtschaftlichkeit einer Standard-PCB-Oberflächenmontage. Das MEG-Array optimiert die Hochgeschwindigkeits-Signalqualität bei Geschwindigkeiten von mehr als 10 Gb/s durch flexible Masseverteilung. Dieses Steckverbindersystem von Amphenol FCI bietet eine 1,27 mm x 1,27 mm Anordnung von diskreten Schaltkreiskontakten und verschiedene PCB-Mezzanine-Stapelhöhen. Zu den Applikationen des MEG-Arrays gehören eine große Auswahl an Kommunikations-, Daten- und Industrie-Geräte.
Merkmale
- High density, high speed, discrete contact, array connectors
- Flexible ground distribution optimizes high-speed signal integrity
- 10Gb/s differential pair performance with under 1% cross-talk
- 28Gb/s high-speed performance documented for 4mm and 6mm stack height
- Online s-parameter files and signal integrity performance reports improve design accuracy and time-to-market
- 1.27mm x 1.27mm grid provides 71 contacts per cm2 density to save space
- Dual-point, long wipe contacts
- Wide range of sizes and PCB stack heights increase mechanical design flexibility
- 4mm to 14mm PCB stack heights
- 81 to 528 positions in eight size options
- BGA interconnect platform
- >22-year-old solder joint reliability per IPC-SM-785
- Telcordia GR-1217-CORE and NPS-25298-2 verified performance
Applikationen
- Data
- Servers
- Storage
- Industrial and instrumentation
- Industrial controls and equipment
- Analytical and diagnostic
- Medical
- Communications
- Transmission
- Access
- Switching
- Optics
- Networking
Technische Daten
- 0.45A current rating
- 2000VAC maximum dielectric withstanding voltage
- 1000mΩ minimum insulation resistance
- 50, 100, or 200-cycle durability
- 0.80mm nominal contact wipe
- Materials
- Liquid crystal polymer housing
- Copper alloy contacts
- Lead-free solder sphere
