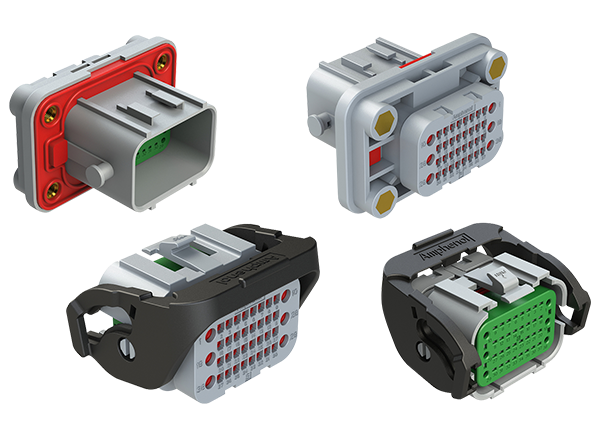

Amphenol Sine Systems DuraLok™ Steckverbinder mit Doppelverriegelung
Amphenol Sine Systems DuraLok™-Steckverbinder mit Doppelverriegelung bieten eine hohe Dichte, eine hohe Belastung und sind eine umgebungsfest abgedichtete Steckverbinder-Baureihe mit IP67-Schutzart (im gesteckten Zustand). Die DuraLock-Baureihe ist in Steckern und Anschlussbuchsen mit drei Keying-Optionen (A, B und C) verfügbar. Der robuste, integrierte Verriegelungshebel ist direkt in das Steckergehäuse integriert, um jedes Mal eine sichere Verbindung mit der Anschlussbuchse zu gewährleisten.
Merkmale
- In 38 Positionen verfügbar (6 mit Leistungs-/32 mit Signalkonfiguration)
- Integrierter Verriegelungshebel
- Strom- und Signalkombination in einem Steckverbinder
- A-, B- und C-Keying-Optionen
- Option für Dichtung mit reduziertem Durchmesser (-S1) oder Standarddichtung (-S2)
Applikationen
- Schwermaschinen
- Landwirtschaft
- Bauweise
- Transport
- Geländefahrzeuge
- Bergbau
- Industrie
- Schienenverkehr
- Automotive
- Diagnosefunktionen
- Marine
- Wasserbeständigkeit
- Raue Umgebungen
Technische Daten
- Maximaler Nennstrom: 13,5 A (Leistung), 5 A (Signal)
- Nennspannung: 250 VAC/DC
- IP67-Schutzart (in gestecktem Zustand)
- Drahtstärke: 22 AWG bis 14 AWG
- Steckzyklen von > 500
- Ableitstrom von < 2 mA bei 2.000 VAC
- Isolierwiderstand: 500 MΩ (mind.)
- Temperaturbereich: -40 °C bis +125 °C
