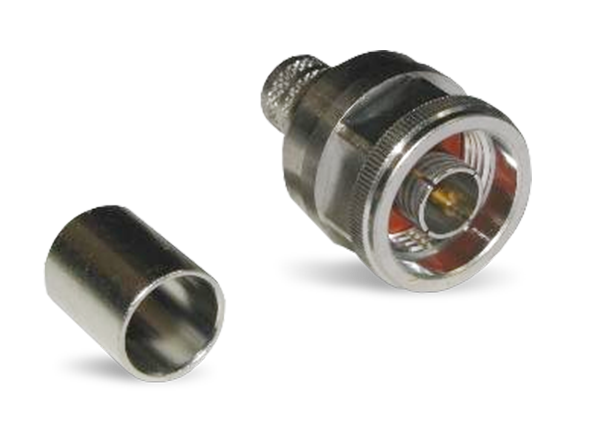

Amphenol RF Amphenol RF Typ-N-Steckverbinder-Baureihe
Die Amphenol RF Typ-N-Steckverbinder-Baureihe bietet einen dauerhaften, wasserfesten, mittelgroßen RF-Steckverbinder mit einer konstanten Leistung durch 11GHz. Die Hauptanwendungen sind Anschlüsse von Koaxialkabeln mittlerer bis Miniaturgröße, einschl. RG-8, RG-58, RG-141 und RG-225. Die Amphenol RF Typ-N Steckverbinder mit Schraubkupplung sind vollständig austauschbar mit N-Steckverbinder, die nach dem MIL-C-39012 Norm hergestellt wurden. Sie wurden konzipiert für die Anwendung in allen Systemen wo eine sehr gute mechanische und RF-Leistung kritisch ist, egal ob bei hohen oder tiefen Frequenzen. Der Typ-N Steckverbinder erfüllt aufgrund seiner Steck-Formen von geraden und rechten Winkeln und seiner verfügbaren Buchse-Formen von Panel-, Trennwandmontage und Steckdose, viele Kundenapplikationsanforderungen.
Merkmale
- Rugged medium-sized design
- Accommodates medium- to miniature-sized RG coaxial cables
- Military (M39012), Industrial (UG), and Commercial (RFX) grade products available
- Straight and right-angle plug styles
- Panel-mount, bulkhead-mount, and receptacle jack styles
- Brass, silver or gold-plated male contacts
- Phosphorus bronze or beryllium copper, silver or gold-plated female contacts
- Compression seal
- Silicone rubber or synthetic rubber weatherproof gaskets
- All N connectors with gaskets are weatherproof when mated
Applikationen
- Surge protection
- Instrumentation
- Antennas
- Broadcast
- Microwave radio
- Radios
- Radars
- Satellite communications
- Base stations
- Mil-Aero
- WLAN
- PCS
Technische Daten
- 50Ω impedance
- 0GHz to 11GHz frequency range
- 1500V peak voltage
- 2500VRMS dielectric withstanding voltage
- 1.0mΩ center contact resistance
- 0.2mΩ outer contact resistance
- 5000MΩ minimum insulation resistance
- -90dB minimum at 3GHz RF leakage
- 0.15dB maximum at 10GHz insertion loss
- 5/8-24 threaded coupling
- -55°C to +155°C, or -65°C to +165°C temperature range
- MIL-C-39012 where applicable
