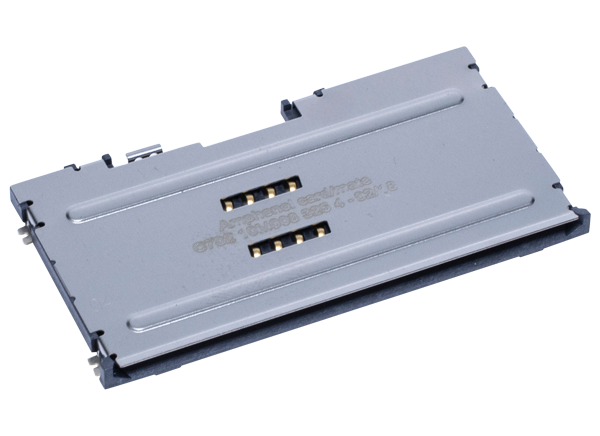

Amphenol-Tuchel C702-Baureihe Smart-Card-Steckverbinder

Die Smart-Card-Steckverbinder der C700-Baureihe von Amphenol-Tuchel bieten einen zuverlässigen Kartenverriegelungsmechanismus in kompakter Bauweise. Die selbstreinigenden Steckverbinder umfassen einen normalerweise offenen oder normalerweise geschlossenen Schalter, spezielle Kontakte zur Minimierung von Kartenkratzern und Platinensperren zur mechanischen Fixierung. Die Abmessungen der Karten betragen 62 x 40 x 7,2 mm und sie sind mit Tauchlötpins zur PCB-Montage erhältlich.

Technische Daten

  • C702 Push-Pull
    • Card Handling: Push-Pull
    • Contact Method: Wiping Contacts
    • Contact Resistance: ≤100mΩ data; ≤1Ω switch
    • Insulation Resistance: ≤10(9)Ω
    • Voltage Protection: 500V
    • Operating Temperature: -25°C to +70°C
    • Storage Temperature: -40°C to +85°C
    • Extraction Force: >1N
    • Insertion Force: <10N
  • C702 Push-Pull Wiping
    • Card Handling: Wiping
    • Contact Method: Wiping Contacts
    • Contact Resistance: ≤100mΩ data; ≤1Ω switch
    • Insulation Resistance: ≤10(9)Ω
    • Voltage Proof: 500V
    • Operating Temperature: -25°C to +70°C
    • Storage Temperature: -40°C to +85°C
    • Extraction Force: >1N
    • Insertion Force: <10N
    • Mating Cycles: 500,000
