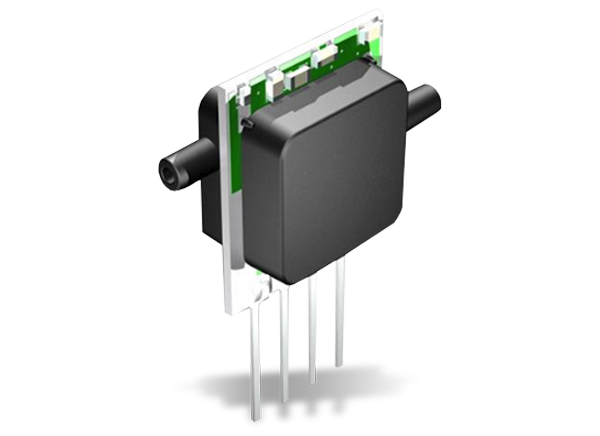

Amphenol All Sensors SAMP Verstärkte Miniatur-Drucksensoren
Amphenol All Sensors SAMP Verstärkte Miniatur-Drucksensoren bieten einen ratiometrischen 4-V-Ausgang mit hervorragenden Ausgangseigenschaften. Das Sensorgehäuse ist zur Reduzierung von Gehäuse-induzierter parasitärer Beanspruchung und Belastung ausgelegt. Darüber hinaus nutzt der SAMP von Amphenol All Sensors eine mikromaschinell bearbeitete Siliziumstruktur mit verbesserter Formzahl, um einen linearen Ausgang zum gemessenen Druck bereitzustellen. Diese kalibrierten und temperaturkompensierten Sensoren liefern eine präzise und stabile Ausgabe über einen großen Temperaturbereich. Alle Sensoren werden mit einer ASIC-Kompensationstechnik intern kompensiert. Diese Baureihe ist für den Einsatz mit nichtkorrosiven, nichtionischen Medien, wie z. B. Luft- und Trockengasen und viele mehr vorgesehen. Der Ausgang des Bauteils ist über einen Versorgungsspannungsbereich von 4,5 bis 5,5 V ratiometrisch zur Versorgungsspannung.
Merkmale
- Druckbereiche: 0 bis ±0,3 psi zu 0 bis 30 psi
- Ratiometrischer 4-V-Ausgang
- Temperaturkompensiert
- Temperaturbereiche
- +5 bis +50 °C kompensiert
- -25 bis +85 °C Betrieb
- Kalibrierter Nullpunkt und Messbereich
- Bereich der relativen Feuchtigkeit (rF): 0 % bis 95 % (nicht-kondensierend)
Applikationen
- Medizinische Messgeräte
- Umweltmesstechnik
- HLK-Messgeräte

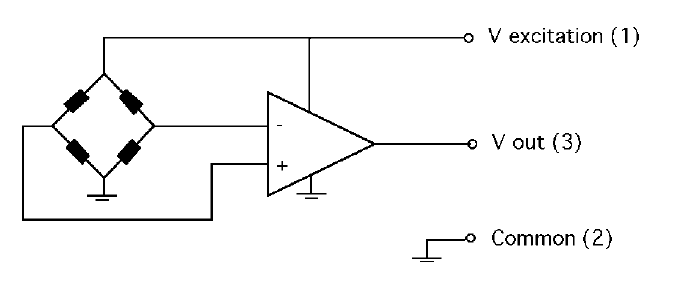

Ersatzschaltung
Veröffentlichungsdatum: 2019-06-26
| Aktualisiert: 2023-05-03
