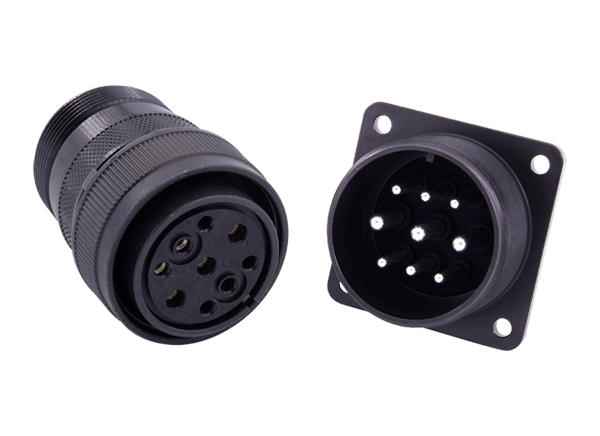

Amphenol Industrial 97 E Pre-Earth-FMLB-Steckverbinder
Amphenol Industrial 97 E Pre-Earth-FMLB-Steckverbinder sind runde Steckverbinder mit mehreren Pins, die für Applikationen ausgelegt sind, bei denen eine Schutzschaltung vom Erdungskontakt zum Gehäuse kritisch ist. Diese Steckverbinder verfügen über eine First-Mate-Last-Break-Funktion, bei welcher der Erdungspin vor dem Einrasten der übrigen Pins einrastet, so dass jeder Steckzyklus elektrisch sicher ist. Die Pre-Earth-FMLB-Steckverbinder bieten verschiedene Gehäusegrößen (einschließlich 3102A Boxmontage und 3106A gerader Stecker) in Kontaktgrößenoptionen von 4 bis 16 mit Silber- oder Goldbeschichtung. Die Steckverbinder werden in einem Temperaturbereich von -55 °C bis +125 °C betrieben und können bis zu 100 Steckzyklen überstehen. Die Steckverbinder verfügen außerdem über Löt- oder optionale Crimpanschlüsse und eine Beschichtung aus schwarzer Zinklegierung (Standard). Ihr Nennstrom beträgt 5 A bis 80 A bei Spannungen von 110 VAC, 150 VAC, 200 VAC, 250 VAC, 400 VAC und 500 VAC.
Zu den weiteren Merkmalen der Amphenol Industrial 97 E Pre-Earth-FMLB-Steckverbinder gehört eine Anschlussbuchse mit IP67-Schutzart im ungesteckten und/oder gesteckten Zustand, die eine hervorragende Feuchtigkeitsabdichtung und Wasserdichtigkeit bietet. Die Steckverbinder entsprechen auch den europäischen Sicherheitsnormen DIN VDE 0627 und SAE AS50151 in Bezug auf Abmessungen und Leistung und sind mit den Ausführungen der Baureihen MS 5015 und 97 kompatibel. Dieser Steckverbinder erfüllt außerdem die Anforderungen gemäß IEC/EN 61984-Standard.
Die Pre-Earth-FMLB-Steckverbinder sind zur Erfüllung der Sicherheitsanforderungen für Applikationen ausgelegt, bei denen eine Schutzschaltung von der Masse zum Gehäuse erforderlich ist. Die Steckverbinder eignen sich hervorragend für den Einsatz in der Fabrikautomatisierung, in der Prozess- und Kontrollprüfung, in medizinischen Geräten, in Messgeräten, in Industrieanlagen und in Halbleiter-Applikationen sowie in Servomotoren, Robotern und Werkzeugmaschinen.
Merkmale
- Pre-Earth-Design (Kontakt zum Gehäuse geerdet)
- Voreilende Funktion (First-Mate/Last-Break)
- Zur Erfüllung der Anforderungen gemäß IEC/EN 61984 (noch ausstehend) UL-Zulassungsdatei E115497 ausgelegt
- Anschlussbuchse im ungesteckten und gesteckten Plug-in-Zustand mit IP67-Schutzart
- MIL-5015 Abmessungen und Leistung, falls zutreffend, steckbar mit MS 5015- und 97-Baureihe
- Gehäusearten: 3102A Boxmontage, 3106A gerader Stecker
- Die Standardbeschichtung ist eine schwarze Zinklegierung (umweltfreundliche Zinkbeschichtungen und weitere Beschichtungsarten sind optional)
Applikationen
- Servomotor
- Roboter
- Maschinenanlagen
- Halbleiter-Ausrüstungen
- Prozesssteuerung und Testverfahren
- Messgeräte
- FA-Ausrüstung
- Industrieanlagen
Technische Daten
- Materialien
- Aluminiumlegierungsgehäuse mit einer optionalen Beschichtung
- Kupplungsmutter aus Aluminiumlegierung mit einer optionalen Beschichtung
- Kupferlegierungskontakt mit Silberbeschichtung (Au-Beschichtung optional)
- Dichtungseinsatz aus Silikongummi
- Harter Einsatz aus Kunstharz
- Haltering aus Kupferlegierung mit Nickelbeschichtung
- Erdungspin aus Kupferlegierung mit Nickelbeschichtung
- Dichtung aus Silikongummi
- Lebensdauer von 100 Steckzyklen (min.)
- Nennstrombereich: 5 A bis 80 A
- Nennspannungen von 110 VAC, 150 VAC, 200 VAC, 250 VAC, 400 VAC und 500 VAC
- Spannungsfestigkeitsbereich: 2.000 VAC bis 3.000 VAC
- Isolationswiderstand: 5.000 M bei 500 VDC (min.)
- IP67-Schutzart
- Betriebstemperaturbereich: -55 °C bis +125 °C
