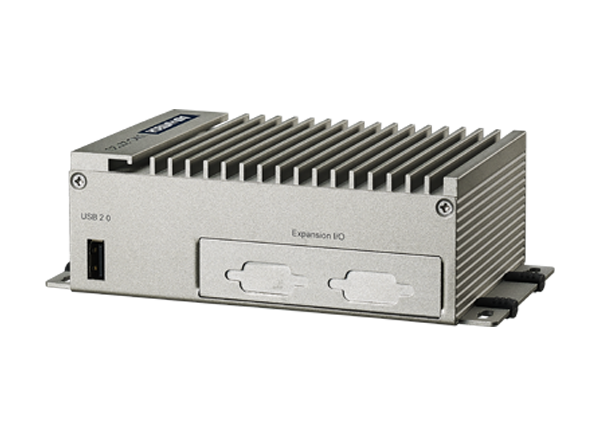

Advantech UNO-2272G Handflächengroßer Automatisierungs-Computer

Der Advantech UNO-2272G handflächengroße Automatisierungs-Computer ist ein kompakter, lüfterloser Computer mit einem Embedded-Linux-Betriebssystem. Der UNO-2272G wird mit einem Intel® Atom™ Dual-Core-N2800-CPU mit 1,86 GHz oder einem Celeron J1900-Prozessor mit 2,0 GHz und einem DDR3-/DDR3L-Speicher von 2 GB angeboten. Der UNO-2272G verfügt über eine große Auswahl von Schnittstellen, einschließlich 1 x serieller Anschluss, 1 x GbE-LAN, 3 x USB-Anschlüsse und HD 7.1 Audio. Erweiterungsoptionen umfassen eine 2-fache Mini-PCIe- und SIM-Unterstützung, die Wi-Fi®-, 3G- und I/O-Erweiterungsfunktionen ermöglichen. Je nach Modell unterstützt der UNO-2272G ein VGA- oder HDMI-Display.

Der UNO-2272G von Advantech verfügt über ein kompaktes, robustes Aluminiumgehäuse von 157 mm x 88 mm x 50 mm und kann auf einen Ständer, an eine Wand oder VESA und DIN-Schienen montiert werden.

Merkmale

Intel Atom N2800 oder Celeron J1900-Prozessor
DDR3- oder DDR3L-Speicher von 2 GB
1 x GbE, 3 x USB 2.0/3.0, 1 x COM, 1 x VGA oder HDMI, HD-Audio
Lüfterloses, kompaktes Design

Gummistopfen-Design mit unverlierbarer Schraube
Verschiedene System-I/Os und isolierte digitale I/Os durch iDoor-Technologie
Unterstützt Feldbus-Protokoll durch iDoor-Technologie
Unterstützt MRAM durch iDoor-Technologie

Applikationen

Industrie 4.0
Intelligente Automatisierung
Digitale Beschilderung

Kioske und Kassensysteme (POS)
IoT-Überwachungssensoren
Smart-Anlage

Technische Daten

Universal-Applikationen
- Zulassungen: CE, FCC, UL, CCC, BSMI
- Abmessungen: 157 mm x 88 mm x 50 mm
- Baugröße: Handflächengroß
- Gehäuse: Aluminium
- Montage: Ständer, Wand, VESA, DIN-Schiene
- Gewicht: 8 kg (1,76 lbs)
- Leistungsbedarf: 24 V_DC ±20 %
- Stromverbrauch: 14 W (typisch), 3 W (max.)
Systemhardware
- BIOS: AMI EFI64 MBit
- Watchdog-Timer Programmierbares 256-Stufen-Timer-Intervall von 1 s bis 255 s
- Prozessoroptionen
  - UNO-2272G-N2AE: 1,86 GHz Intel Atom Dual-Core N2800
  - UNO-2272G-J2AE: 2,0 GHz Intel Celeron Quad-Core J1900
- Systemchip: Intel Atom SoC-integriert
- Speicheroptionen
  - UNO-2272G-N2AE: Integrierter 2-GB-DDR3 von 1.066 MHz
  - UNO-2272G-J2AE: Integrierter 2-GB-DDR3L von 1.333 MHz, bis zu 8 GB
- Grafikengine: Intel® HD-Grafiken
- Ethernet-Optionen
  - UNO-2272G-N2AE: Intel 82583V GbE, 10av, IEEE1588/802.1AS, 803.3az
  - UNO-2272G-J2AE: Intel i210 GbE, 10av, IEEE1588/802.1AS, 803.3az
  - LED-Anzeigen: Leistung, HDD, LAN (aktiv, Status)
- Speicheroptionen
  - UNO-2272G-N2AE: 1 x mSATA in voller Größe
  - UNO-2272G-J2AE: 1 x mSATA in halber Größe
- Erweiterung
  - UNO-2272G-N2AE: 1 mPCIe-Steckplatz in voller Größe, 1 mPCIe-Steckplatz in halber Größe
  - UNO-2272G-J2AE: 2 x mPCIe-Steckplätze in voller Größe

I/O-Schnittstellen
- Serielle Anschlüsse
  - UNO-2272G-N2AE: 1 x RS-232, DB9, 50 kBit/s bis 115,2 KBit/s
  - UNO-2272G-J2AE: 1 x RS-232 (RS-422/485 durch BIOS-Option), DB9, 50 kBit/s bis 115,2 KBit/s
- LAN-Anschlüsse 1 x RJ45, 10/100/1000 MBit/s IEEE 802.3u 1000BASE-T Fast Ethernet
- USB-Anschlüsse
  - UNO-2272G-N2AE: 3 x USB 2.0
  - UNO-2272G-J2AE: 2 x USB 2.0, 1 x USB 3.0
- Display-Optionen
  - UNO-2272G-N2AE: 1 x VGA, unterstützt 1.920 x 1.080 bei 60 Hz 24 bpp
  - UNO-2272G-J2AE: 1 x HDMI, unterstützt 1.920 x 1.080 bei 60 Hz
- Audio: Leitungsausgang
- Stromsteckverbinder: 1 x 2-Pin-Anschlussklemme
OS-Unterstützung
- UNO-2272G-N2AE: Advantech Linux, Microsoft® Windows 7
- UNO-2272G-J2AE: Advantech Linux, Microsoft Windows 7, 10
Umgebung
- Betriebstemperatur
  - UNO-2272G-N2AE: -20 °C bis +60 °C
  - UNO-2272G-J2AE: -20 °C bis +55 °C
- Lagertemperatur: -40 °C bis +85 °C
- Relative Feuchtigkeit: 10 % bis 95 % rF bei +40 °C (nicht kondensierend)
- Stoßschutz: Betrieb, IEC 60068-2-27, 50 G, Halbsinus, 11 ms
- Vibrationsschutz: Betrieb, IEC 60068-2-64, 2 Grms, zufällig, 5 Hz bis 500 Hz, 1 Std./Achse (mSATA)
- Schutzart: IP40
